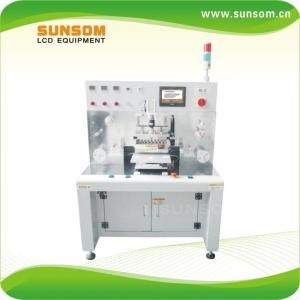

ACF貼附機|ACF貼附（預貼)機|ACF預壓機|廠家直銷


本產品適用于各種液晶屏（LCD PANEL）與觸摸功能玻璃（SENSOR GLASS）FOG、TAB、COG生產工藝中ACF貼著工藝。


應用領域 XCF50-A2           產品規格:可根據客戶要求進行定制


ACF貼附（預貼)機被廣泛應用于電容式觸摸屏（CTP）、電阻式觸摸屏(TP)、電子紙（E-PAPE）、OLED 、LCD/LCM生產組裝企業。如：手機(MB)、筆記本電腦（NOTEBOOK）、液晶顯示器（MONITOR）、平板電腦（PAD）等生產企業。


工作原理 XCF50-A2


ACF貼附（預貼)機XCF50-A2工作原理是利用壓頭壓力、壓頭溫度、邦定時間、光學對位系統將FPC、COF、TAB、IC與LCD 及PCB之間的ACF膠邦定固化連接后導電。采用發熱管加熱方式、氣缸推動刀片半切斷ACF保護離型膜、氣缸拔離粘膠與離型膠、根據ACF型號不一選擇對應貼附時間、對應壓頭氣缸出力值，根據貼附長度步進電機送料。全部采用進口器件，整機穩定性好，精度高，故障率底?？蛇x用多種ACF，具有警報提示功能，能有效防止誤動作。熱壓溫度、壓力、粘貼位置、粘貼長度及邦定時間可根據要求進行設定和調節。




競爭優勢 XCF50-A2


.１旭崇專利（專利號L201120120232.2）：SUNSOM壓力系統雙缸結構可消除壓頭自重，壓力最小精度可達0.1KG


.２壓頭上下行結構部份采用３級電路控制，可根據量化生產、手動生產、生產調試需求選擇不同控制方法，解決了以往因不同工作模式下壓頭上下行控制不便的難題。






功能特點 XCF50-A2


1 高精度步進給料裝置及45度斜角自動切刀，有效保證ACF貼附精度。


2 所有收放料機構均采用可調式同心圓料盤及料寬千分尺調節機構來精準調節ACF貼附寬度。


3 SUNSOM懸浮式連接及散熱鋁裝置，完全避免了因熱傳遞所帶來的氣動組件損傷。


4 操作系統內置參數補償功能，進一步優化設備功能精準性。


5 配置日本溫控模塊具有高精度控溫、事件輸出、PID等高集成功能。
