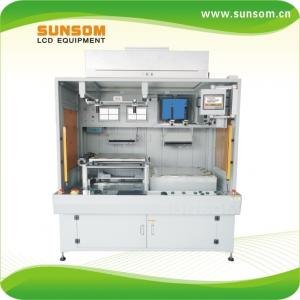

翻板貼合機|軟對硬貼合機|全自動網版貼合機|OCA貼合機


本產品適用于各種OCA光學膠與其它材質的雙面背膠貼合工藝，偏光片、電子紙貼合工藝。Glass to film貼全制程。


應用領域 XCT97-A2


自動網版貼合機（軟對硬）被廣泛應用于各種觸摸屏貼合（即鋼化玻璃（COVER LENS)與功能片（SENSOR GLASS) 貼合、維修；總成貼合（電容式觸摸屏（CTP）與液晶模組（LCM）、OLED貼合)； OGS貼合（OGS GLASS）與液晶模組（LCM）、OLED貼合） 鋼化玻璃（COVER LENS)與ON CELL顯示模組、IN CELL顯示模組前OCA光學膠的貼合工藝。如：手機觸摸屏、電容式車載導航、電容式液晶顯示器、電容式平板電腦、LCD/LCM與CTP組裝生產企業。


工作原理 XCT97-A2


自動網版貼合機（軟對硬） XCT97-A2的工作原理是采用真空翻板及快速抽風網版分別通過治具及絲印網版定位并真空吸附好OCA、AB膠等固態平面光學粘合膠材質，翻板翻轉與網版平行貼合在一定間隙的平面上，CCD光學自動對位系統輔助XYθ自動伺服平臺組自動對位MAX坐標，并制鎖固定保持水平，通過處于網版下方的軟質膠輥在貼合光學膠與玻璃或其它硬質平面材料下方快速施重力滾壓方式進行貼合。


競爭優勢 XCT97-A2


旭崇專利（專利號ZL2011 2 0568419.9）：“空油轉換運用的翻轉結構”能使在大尺寸翻轉板大重力翻轉的工作中，運動勻速，無重力加速、無貼合壓痕拉痕現象產生。


功能特點 XCT97-A2


1 氣動元器件采用日本SMC牌   。


2 采用工控機控制設備動作，17寸液晶顯示面。


3 采用CCD視覺影像拍照、伺服電機控制的三軸UVW平臺自動對位。


4 兩組離子風機和一組FFU裝置肖除靜電。


5   采用松下伺服電機控制，控制運動。


6 設備有安全光柵保護，雙手啟動按鈕。
