詳細參數請致電查詢

主要技術參數

1、電動機：

型號JIZ—SD04-23A

電壓220V

頻率50Hz

功率1.0kW

轉數300r/min

2、主軸轉速114r/min

3、鉆削最大孔徑Φ32

4、鉆頭錐柄莫氏4號

5、外形尺寸950×210×300

6、整機質量30kg

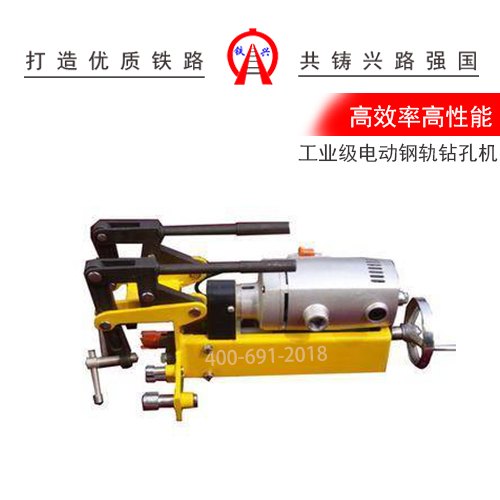

ZG-32型電動鋼軌鉆孔機適用于24kg/m以下各種軌型鉆孔作業。夾軌裝置具有自鎖功能，定位準確、鉆孔精度高。采用麻花鉆頭，整體結構緊湊，體積小、重量輕，結構簡單合理，鉆孔省時省力，是工務部門維修、搶修及大修作業必備工具。

使用方法：

1、將麻花鉆頭安裝在主軸錐孔內。

2、選擇與所鉆鋼軌型號相同的定位塊9安裝到前板8上。

3、將裝有冷卻液的注水桶放在整機同側，并把冷卻水管插入前板上方進水嘴11。

4、上道作業前檢查：首先檢查電源線、保護套及外殼是否完好，有無漏電現象。然后空轉一分鐘，檢查傳動部分是否靈活、有無異常雜音，螺紋連接是否松動，冷卻是否暢通等。

5、定位尺介紹和安裝：本定位尺為38、30軌組合型，鉆38軌時，把尺有3個定位槽的面朝上，鉆30軌孔時，把尺有2個定位槽的面朝上。用軌端及軌頭上端面定位把尺固定。

6、抬起卡緊搬把6，使卡軌機構張開，把鉆孔機放在鋼軌上定位尺的定位槽中，調整卡軌機構調整螺母7，直至下壓卡緊搬把時能牢固卡緊鋼軌(一般情況下，夾具體10下部兩尖部卡在大約鋼軌軌腰部位)，松開后下道自如，保證鋼軌待鉆孔的中心與鉆頭中心一致，并且前板與鋼軌底面目視垂直，定位塊與鋼軌軌腭及軌底上弧面緊密接觸，然后下壓卡緊搬把6，裝卡牢固后便可進行鉆孔作業。

7、開動電機，在各部件工作都無異常的情況下，用棘輪扳手轉動進給絲杠8，即可實施鉆孔作業，鉆孔時需為注水桶打壓以確保冷卻液不斷注入到鉆頭上，延長鉆頭使用壽命。

8、鉆孔時加力要均勻，切勿過猛，即將鉆透時，要放慢進給速度，以免損壞鉆頭切削刃。

9、孔鉆通后，停止對鉆頭冷卻，逆時針轉動棘輪扳手，使鉆頭退出鋼軌，關閉電機。然后抬起卡緊搬把松開卡軌機構，將鉆孔機、注水桶搬到另一鉆孔位置按相同方法進行鉆孔作業或整機下道。

ZG—32型電動鋼軌鉆孔機(38-30軌)工廠_13181319353_精品齊聚

基本特點：

1、鐵路鋼軌鉆孔專用的工具。本機適用范圍廣泛，在線路上和建筑施工及線路大中維修作業中均可使用該機重量輕、體積小，屬攜帶式機具。作業時卡裝牢固，安裝準確、拆離迅速，能有效保證行車安全。

2、高速合金鋼空心鉆頭，鉆孔時間短，精度高，使用壽命長。

3、本機采用主軸內冷卻結構，配有高壓冷卻壺。

4、適用于3075kg/m各型鋼軌的鉆孔作業。
