江蘇南京市沃爾斯流體設備有限公司

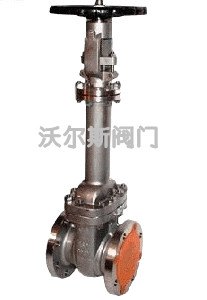

南京國標波紋管閘閥WZ41H

南京沃爾斯流體控制設備有限公司生產的沃爾斯牌國標波紋管閘閥WZ41H經國家質量監督機構進行性能指標綜合測試，獲得質量監督機構的認可，先后獲得江蘇名牌產品稱號、南京市優質產品、國家質量檢驗認證、國家壓力管道元件安全注冊認證、ISO9001:2013質量管理體系認證。
 國標波紋管閘閥產品詳情
國標波紋管閘閥適用于公稱壓力PN1.6～16MPa，工作溫度-29～350℃的石油、化工、制藥、化肥、電力行業等各種工況的管路上，切斷或接通管路介質。國標波紋管閘閥的主要特點：產品結構合理、密封可靠、性能優良、造型美觀；密封面堆焊Co基硬質合金、耐磨、耐腐、抗摩擦性能好、使用壽命長；閥桿調質及表面氮化處理，有良好的抗腐和抗摩擦性能；雙重密封，性能更可靠；閥桿升降位置指示，更直觀；零件材質及法蘭、對焊端尺寸可根據實際工況或用戶要求合理選配，滿足各種工程需要。波紋管閘閥的閥桿采用波紋管及填料雙重密封結構，確保閥桿處的無泄漏密封，特別適用于易燃、易爆、有毒及貴重介質的管路。
■特點：雙層波紋管、維修方便、雙重密封、位置指示
■應用場合：電站、天然氣、氨、真空、冷凍系統、熱油系統、熱水
■閥門采用標準：
設計制造標準：GB12234、API6D；
結構長度標準：GB1221、ANSIB16.10；
法蘭標準：JB79、ANSIB16.5；
檢驗試驗標準：GB12937、API598
國標波紋管閘閥主要零部件材質
序號 名稱 材質
1 閥體 WCBWC1、WC6、WC9、C5CF8、CF8M、CF3、CF3M
2 閥板 25、1Cr13、2Cr131Cr18Ni9Ti、0Cr18Ni12Mo2Ti20Cr1Mo1V、25Cr2MoV
3 閥桿 25、1Cr13、2Cr131Cr18Ni9Ti、0Cr18Ni12Mo2Ti20Cr1Mo1V、25Cr2MoV
4 波紋管組件 1Cr18Ni9Ti、304、316、304L、316L
5 支架 WCB、WC1、WC6、WC9、C5CF8、CF8M、CF3、CF3M、
6 墊片 柔性石墨+不銹鋼Flexiblegraphite+stainlesssteel、PTFE
7 閥蓋 WCBWC1、WC6、WC9、C5CF8、CF8M、CF3、CF3M
8 六角螺母 0Cr18Ni9Ti、0Cr18Ni12Mo2Ti35CrMoV、25Cr2MoV
9 雙頭螺栓 0Cr18Ni9Ti、0Cr18Ni12Mo2Ti35CrMoV、25Cr2MoV
10 填料 柔性石墨
11 填料壓蓋 WCBWC1、WC6、WC9、C5CF8、CF8M、CF3、CF3M
12 閥桿螺母 銅合金
13 手輪 WCBQT400-18
國標波紋管閘閥技術規范
結構形式 BB-BG-OS&Y
驅動方式 手動
 電動
設計標準 GB12234
結構長度 GB12221
連接法蘭 GB9113、JB79、HG20596
試驗和檢驗 JB/T9092、GB/T13927
國標波紋管閘閥連接尺寸及重量PN16
型號 WZ41-16
壓力
等級 PN16
口徑 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350
L 108 117 127 140 165 178 190 203 229 254 267 292 330 356 381
H 200 210 250 260 290 370 398 440 490 530 580 670 760 850 950
W 120 140 140 180 200 220 260 280 300 340 400 450 450 500 500
重量 8 9 10 15 22 30 43 57 73 105 150 190 270 380 480
國標波紋管閘閥連接尺寸及重量PN25
型號 WZ41-25
壓力
等級 PN25
口徑 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350
L 140 152 165 178 190 216 241 283 305 381 403 419 457 502 762
H 200 210 250 260 290 370 398 440 490 530 580 670 760 850 980
W 120 140 140 180 200 220 260 280 300 340 400 450 450 500 500
重量 9 10 12 17 23 34 50 65 82 115 165 210 300 420 540
國標波紋管閘閥連接尺寸及重量PN40
型號 WZ41-40
壓力
等級 PN40
口徑 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350
L 165 190 216 229 241 292 330 356 432 508 559 660 787 838 889
H 200 210 250 260 290 370 398 440 490 530 580 670 760 850 980
W 120 140 140 180 200 220 260 280 300 340 400 450 450 500 500
重量 9 10 12 18 25 38 53 70 88 125 175 225 310 440 560

沃爾斯閥門始終堅持：“以質量求生存、顧客至上、用戶第一”的宗旨。竭盡全力為您打造一個專業制造、專業服務”的企業理念，特此我公司做出如下承諾：
售前服務：
1.產品嚴格按照中國GB、HG標準和美國API等標準設計、制造.
2.產品在出廠有專業的員工進行檢查，驗收，裝箱三道工序。
3.守信合同，保證及時供貨，隨時保持與客戶聯系.
售后服務：
1.產品質保期為自出廠起12個月，實行“三包”服務（包退、包換、包修）。
2.產品在使用中我廠定期派遣專業技術人員回訪客戶，并提供技術支持。
3.對用戶投訴產品質量問題，快速做出反映，售后服務人員在第一時間趕赴現場。
訂貨流程：
1.客戶采購清單請傳真至025-58836577，或來電咨詢025-58183158。
2.收到客戶采購清單，為客戶提供閥門型號選型與報價（價格清單）。
3.  具體商定：交貨期、特殊要求等事宜。
訂貨須知：
1.客戶對產品有特殊要求，須在訂貨合同中提供以下說明：
⑴.結構長度
⑵.連接形式
⑶.公稱直徑、全通徑、縮徑、管道尺寸
⑷.運用介質及溫度、壓力范圍
⑸.實驗、檢驗標準及其他要求
2.本場可根據客戶特殊要求配置各類驅動裝置。
3.如由客戶提供確定的閥門類型和型號時，客戶應正確說明其型號的含義和要求，在供需雙方理解一致的條件下簽訂合同。
聯系人：黃（先生）
電話：025-58183158傳真:025-58836577
手機：13851791122 QQ:9232250
網址：woesi郵箱：njwoesi@163

南京沃爾斯流體控制設備有限公司倡導“科技創新、環保為先”的設計理念，公司將不斷為用戶奉獻符合市場需求的流體工業產品。
沃爾斯愿與您攜手，并駕齊驅，共同邁向輝煌的明天！
沃爾斯承諾：
1.產品嚴格按照中國GB、HG標準和美國API等標準設計、制造.
2.產品在出廠有專業的員工進行檢查，驗收，裝箱三道工序，并提供必要的產品技術文件和產品合格證書
3.在客戶正常的儲運、保養、使用條件下，因產品的制造質量問題而不能正常使用時，提供三包（保修、包退、包換）服務。
4.在接到質量信息反饋時，將在24小時內提出處理意見，并做到第一時間內趕到現場處理問題，待正常運轉后，再分析原因，明確責任。
5.為出廠產品提供必要的技術文件和產品合格證書。
6.根據客戶需求或協議及時提供備品、備件和安裝、調試、維修服務及對客戶有關人員進行技術培訓。
7.大型工程項目，將根據招標文件的要求組織生產、測試、檢驗，并配合客戶現場驗收
8.嚴格按照IS09001標準組織原材料、零部件的采購和產品的生產、檢驗。

客戶在使用產品的過程中，如發現產品不能正常使用時，可立即向營銷中心售后服務部咨詢，并將所用產品的型號、規格、使用環境、故障情況、購買日期和服務要求詳細說明。經售后服務部提出處理建議后，仍不能解決的，再決定派人或作其他處理。
