璟亨PVC落水系統安裝說明
PVC落水系統以為設計師、施工人員提供省心省力的設計安裝為出發點，以其科學標準的設計制造，充分的滿足各種建筑設計建造的特點，設計安裝簡單，便捷易學。
1．落水系統圖示及安裝前準備
1-1.PVC落水系統示意圖：


1-2.PVC落水系統節點圖：


1-3.PVC落水系統屋面結構圖：


注1：屋檐口水泥砂漿找平層厚度不少于3cm，以保證天鉤吊件塑料漲拴的握釘強度。
  注2：屋面瓦最前端超過天溝內壁（5.2英寸）30~50mm，（7英寸）30mm-120mm，距天溝內壁高度在20mm-50mm之間。
注3：屋面檐口與地面不垂直時，須在檐口與天溝間加鍥型墊（調角器），以保證天溝水平。
1-4.PVC落水系統匯水計算及落水管位置：


    注1：O為落水管的位置，T為天溝的最高點，虛線為屋脊。
    注2：根據施工圖紙?jiān)O(shè)計要求安裝雨水斗（下水口）
    注3：落水管盡量不要爬腰線，保證水流暢通。
    注4：陽臺盡量單獨設立排水管，空調冷凝水可用斜三通或者變徑三通連接至屋面雨排水管。
1-5 安裝時機：
    屋面瓦鋪裝和屋檐口面涂刷完畢，在腳手架拆除前安裝天溝，根據墻面外表進度安裝落水管部分。
2． 天溝的安裝
2-1 確定落水管位置：
    根據施工戶型屋面特點，選擇合理的落水管位置。（根據施工設計圖要求）
2-2 繪制導向線：
    用墨線從檐口一端，在屋面瓦最前端向下約20mm-50mm的位置固定，由此向落水口方向按每三米下降10mm的坡度拉線，畫出天溝導向線。
2-3 確定天溝長度：
    A 本段檐口如果為直線，則檐口與天溝等長。
    B 如果檐口長度大于天溝，則天溝需要分段連接。
    C 如果檐溝碰有90°外轉角時，每個轉角增加一個90°陽角，如檐溝碰有135°外轉角，每個轉角增加一個135°陽角，反之則用90°或者135°陰角。
2-5 卡接器的使用、安裝
    卡接器是用于檐溝與檐溝連接處（如圖4），在使用前，卡接器承插縫貯滿防水硅膠，然后把檐溝插入卡接器承插縫即可。






2-6 90°、135°陰陽角的使用、安裝
    90°、135°陰角、陽角是用于水平屋檐轉角處（如圖5、6），安裝方法和卡接器一樣
2-7 封蓋的使用、安裝
  封蓋使用于檐溝末端的封口（如圖7），安裝方法和卡接器陰陽角一樣






2-8 吊接器的使用、安裝：
A 吊接器用于檐溝固定在檐口上（如圖8），沿天溝端口套入吊接器，并掌握好吊接器間距，一般為300mm-500mm，
B 在檐溝的接口處和轉角處兩端30mm處須各增加一個吊接器，以防檐溝接口處下垂。
  C 用6mm沖擊鉆在檐溝導向線上按吊接器間距打眼，深度＞50mm，然后把膨脹栓塞入打好的孔內，用4mm×60mm不銹鋼自攻螺絲固定以套上吊接器的檐溝
  注： 如果屋面檐口為實木結構，檐口無須打孔，可直接用螺釘把檐溝固定在檐口上。
2-9 雨水斗的使用、安裝
  雨水斗使用于檐溝集中排水（如圖9），在安裝時，先在檐溝上開下水口，然后在雨水斗的兩端內壁均勻抹上防水硅膠，將雨水斗前上扣先扣住檐溝的外沿，再雨水斗往后向上扳，把雨水斗后上扣扣住檐溝內沿。
2-10擋葉網   檔葉網用于蓋在檐溝上面（如圖10），防止樹葉掉入溝內導致檐溝下水口堵塞，擋葉網是固定在吊接器上面的，吊接器的兩端有小缺口，把擋葉網卡在吊接器上即可。


3． 安裝落水管
3-1 雨水管裁切、安裝：
    根據落水管位置計算落水管長度裁切，裁切過的落水管口必須平整，把毛邊清理干凈，然后從檐溝下水口處往下接水管，雨水管用定位器固定在墻上，雨水管在安裝時碰到阻礙，需用引流器或者轉向器繞過阻礙，

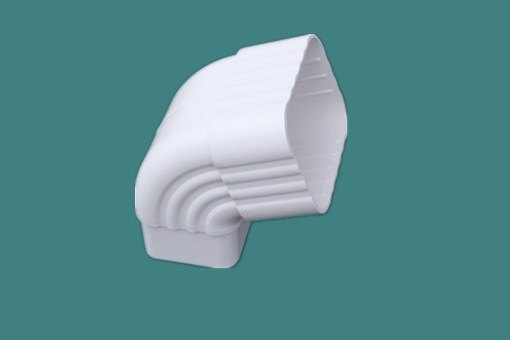

3-2 65°引流器和轉向器、接口器使用、安裝
    引流器是用于雨水管前后轉向用（如圖12），轉向器是用于雨水管左右轉向使用，接口器用于雨水管和雨水管連接（如圖12），安裝時，引流器（轉向器、接口器）承插口大的一面朝水流逆方向，雨水管按順?biāo)较虿迦胍髌鳎ㄞD(zhuǎn)向器、接口器）內（如圖12），引流器（轉向器、接口器）小頭插按順?biāo)较虿迦胗晁軆?nèi)并用4mm×30mm不銹鋼螺釘固定雨水管和引流器連接部位（如圖12），注：在每個配件承插口內應均勻抹上防水硅膠。


3-3 定位器的使用、安裝位置：
    定位器是用于把雨水管固定在墻上（如圖11），根據落水口位置，用線墜確定雨水管垂直，并確定定位器的位置；定位器最大間距不得超過1500mm，
    落水管以跟（3米／支）為單位，距雨水管端口一下100mm處設置一個定位器，依次往雨水管末端排列定位器，
    在墻壁上相應位置用直徑6mm電鉆打孔，深度不小于40mm，用塑料脹拴塞入孔內，再用4mm×60mm不銹鋼自攻螺釘固定定位器，墻壁如有保溫層，必須用加長脹拴，確保膨脹栓充分膨脹，固定牢固。




3-5 斜三通、變徑三通的使用、安裝
    斜三通和變徑三通是用于露臺或者冷凝水從側面接入屋面下水管里面（如圖13），安裝如引流器一樣，斜三通支口口徑和雨水管相符，成６５°往水流逆方向斜，變徑三通支口：五英寸為直徑５０ｍｍ，七英寸為直徑７5ｍｍ。
3-6 方圓轉換的使用、安裝
    方圓轉換用于圓管轉方管或者方管轉為圓管，需用雨水管接口器拼接使用，安裝和接口器方法一樣，








璟亨落水系統構件數量計算原則


    璟亨落水系統主材及配件數量參照以下規則；建設單位應根據設計院施工圖紙的具體要求以及現場施工實際情況在規定范圍內相應調整。

雨水槽：以每幢商住樓為單位；即水平屋檐總長度；
雨水槽吊接器：即雨水槽長度（米）乘以2.5；


雨水槽卡接器：雨水槽總長度（米）除以3.05；
雨水槽鎖畢器：雨水槽實際封口數量；


滑水板：雨水槽總長度；
擋葉網：雨水槽總長；


雨水槽陰角：實際屋檐內角數量；
雨水槽陽角：實際屋檐外角數量；


雨水斗：雨水槽上落水口的總數量；
雨水管：落水口數量乘以檐口高度；


雨水管引流器：落水口數量乘以3或7（腰線）；
雨水管定位器：雨水管總長度（米）除以1.2；


雨水管接口器：雨水管總長度除以6；
雨水管轉換接頭：露臺及陽臺的出水口個數；


90度弧形彎頭：露臺或陽臺的出水口個數；
弧形雨水斗：露臺及出水口個數；
