泊頭高新鑄業(yè)有限公司

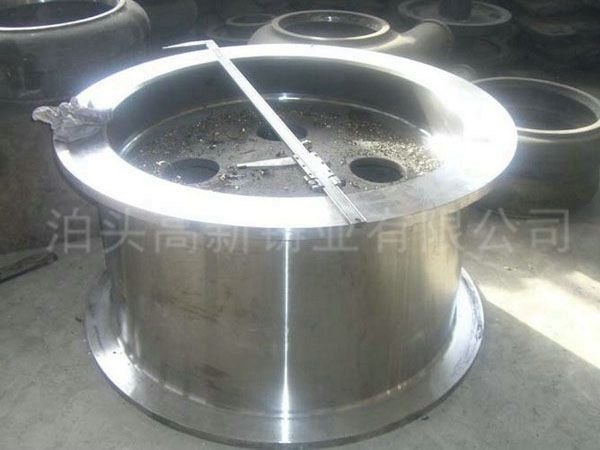

鐵素體不銹鋼 以鉻為主要合金元素，含Cr量一般在13%——30%之間。具有良好的耐氧化性介質(zhì)腐蝕的能力和在高溫下耐空氣氧化能力，也可用作耐熱鋼。此種鋼的焊接性能較差。含鉻大于16%時，鑄態(tài)組織粗大，在400-525℃及550-700℃之間長期保溫，會出現(xiàn)“475℃”脆性相及σ相，使鋼變脆。475℃脆性與含Cr鐵素體的有序化現(xiàn)象有關(guān)。475℃脆性相及σ相脆性，可通過加熱到475℃以上然后快冷來改善。室溫脆性和焊后熱影響區(qū)的脆性也是鐵素體不銹鋼的基本問題之一，可采用真空精煉、加入微量元素（如硼、稀土及鈣等）或奧氏體形成元素的辦法加以改善。為了改善焊縫區(qū)與熱影響區(qū)的力學(xué)性能，通常還加入少量的Ti和Nb，以阻止熱影響區(qū)晶粒長大。常用的鐵素體鋼有ZGCr17和ZGCr28。該類鋼的沖擊韌性低，在很多場合被含高鎳的奧氏體不銹鋼所取代。含Ni量超過2%、含N量超過0.15%的鐵素體鋼有良好的沖擊性能。 大型不銹鋼鑄件，是用各種不銹鋼材料生產(chǎn)的鑄鋼件總稱，主要用于各種介質(zhì)腐蝕條件下。 大型不銹鋼鑄件采用熔模鑄造，所謂熔模鑄造工藝，簡單說就是用易熔材料（例如蠟料或塑料）制成可熔性模型（簡稱熔?；蚰Ｐ停?，在其上涂覆若干層特制的耐火涂料，經(jīng)過干燥和硬化形成一個整體型殼后，再用蒸汽或熱水從型殼中熔掉模型，然后把型殼置于砂箱中，在其四周填充干砂造型，后將鑄型放入焙燒爐中經(jīng)過高溫焙燒（如采用高強(qiáng)度型殼時，可不必造型而將脫模后的型殼直接焙燒），鑄型或型殼經(jīng)焙燒后，于其中澆注熔融金屬而得到鑄件。 熔模鑄件尺寸精度較高，一般可達(dá)CT4-6（砂型鑄造為CT10~13，壓鑄為CT5~7），當(dāng)然由于熔模鑄造的工藝過程復(fù)雜，影響鑄件尺寸精度的因素較多，例如模料的收縮、熔模的變形、型殼在加熱和冷卻過程中的線量變化、合金的收縮率以及在凝固過程中鑄件的變形等，所以普通熔模鑄件的尺寸精度雖然較高，但其一致性仍需提高（采用中、高溫蠟料的鑄件尺寸一致性要提高很多）。 壓制熔模時，采用型腔表面光潔度高的壓型，因此，熔模的表面光潔度也比較高。此外，型殼由耐高溫的特殊粘結(jié)劑和耐火材料配制成的耐火涂料涂掛在熔模上而制成，與熔融金屬直接接觸的型腔內(nèi)表面光潔度高。所以，熔模鑄件的表面光潔度比一般鑄造件的高，一般可達(dá)Ra.1.6~3.2μm。bthjzz/
