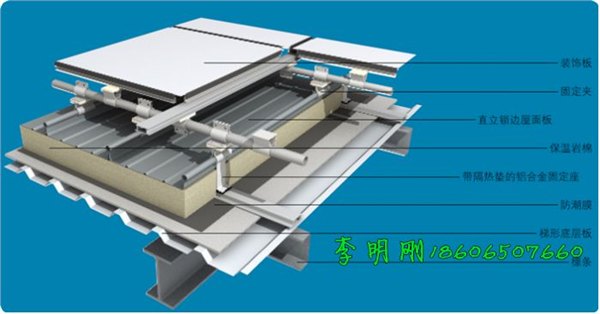

1.    屋面板驗算:  屋面板采用0.9mm厚65/400型型立邊咬合鋁板,鋁支座80mm,截面特性如下表所示:
65/400型立邊咬合鋁板受向上壓力時的截面參數  板厚    慣性矩    跨中允許彎矩    允許支座反力    連續板支座允許彎矩M/M0B,k+R/R0B,k<1
Tmm    Jef,kcm4/m    MF,k    KNm/m    Ra,k  KN/m    M0B,k    KNm/m    R0B,k    KN/m    MaxMB,k  KNm/m    MaxRB,k  KN/m
0.9    45.1    1.88    14.8    1.88    47.8    1.63    9.54
[$#61548]m=1    [$#61548]m=1.1  屋面板通過T型支座連接在檁條上,由T型支座支撐,故屋面板的受力應為多跨連續梁的形式,為簡化計算,在驗算中,屋面板按五跨連續進行計算,取1m的寬度進行單位寬度的驗算,在強度驗算是,考慮結構重要性系數為1.1([$#61548]=1.1)。其計算模型為:    屋面板自重為0.035KN/m2,屋面風荷載為-0.78KN/m2,屋面板跨度1.5m。
(1)荷載統計及組合:  負向荷載(受力方向向上):  標準值:qk=0.035+(-0.78)  KN/m                      =-0.745KN/m設計值:q  =1.0×0.035+1.4×(-0.78)  KN/m                                  =-1.057KN/m
  (2)負向荷載下屋面板的強度和撓度的綜合驗算:
    a)屋面板強度驗算:
i.    屋面板跨中最大彎矩:
Mf1=0.078[$#61548]ql2=0.078×1.1×(-1.057)×1.52=-0.204  KN[$#8226]m
|Mf1|<1.88  KN[$#8226]m滿足要求。
ii.    屋面板在支座處最大彎矩:
Mf2=0.105[$#61548]ql2=0.105×1.1×(-1.057)×1.52=-0.275  KN[$#8226]m
|Mf2|<1.63  KN[$#8226]m滿足要求。
iii.    屋面板中間支座反力:
R1  =1.132[$#61548]ql=1.132×1.1×(-1.057)×1.5=-1.97  KN
|R1|<9.54  KN滿足要求。
iv.    屋面板邊支座反力:
R2  =0.394[$#61548]ql=0.394×1.1×(-1.057)×1.5=-0.687  KN
|R2|<14.8  KN滿足要求。
v.    Mf2/M0B,k+  R1/R0B,k=0.275/1.88+1.97/47.8=0.146+0.041=0.187<1滿足要求。
b)屋面板撓度驗算:
f1    =0.064ql4/100EI  =0.064×1.235×1.54/100×2.06×45.1      =0.026mm<L/250=6mm滿足要求
(二)    區間2檐口標高為27.0m最大風壓為負風壓
Wk  =βgz  x  μz  x  μs  x  W0
=1.66x1.37  x(-2.0)x0.4
=-1.82kN/m2

1.    屋面板驗算:  屋面板采用0.9mm厚65/400型型立邊咬合鋁板,鋁支座80mm,截面特性如下表所示:
65/400型立邊咬合鋁板受向上壓力時的截面參數  板厚    慣性矩    跨中允許彎矩    允許支座反力    連續板支座允許彎矩M/M0B,k+R/R0B,k<1
Tmm    Jef,kcm4/m    MF,k    KNm/m    Ra,k  KN/m    M0B,k    KNm/m    R0B,k    KN/m    MaxMB,k  KNm/m    MaxRB,k  KN/m
0.9    45.1    1.88    14.8    1.88    47.8    1.63    9.54
[$#61548]m=1    [$#61548]m=1.1  屋面板通過T型支座連接在檁條上,由T型支座支撐,故屋面板的受力應為多跨連續梁的形式,為簡化計算,在驗算中,屋面板按五跨連續進行計算,取1m的寬度進行單位寬度的驗算,在強度驗算是,考慮結構重要性系數為1.1([$#61548]=1.1)。其計算模型為:    屋面板自重為0.035KN/m2,屋面風荷載為-1.82KN/m2,屋面板跨度1.5m。
(1)荷載統計及組合:  負向荷載(受力方向向上):  標準值:qk=0.035+(-1.82)  KN/m                      =-1.785KN/m設計值:q  =1.0×0.035+1.4×(-1.82)  KN/m                                  =-2.513KN/m
  (3)負向荷載下屋面板的強度和撓度的綜合驗算:
    a)屋面板強度驗算:
vi.    屋面板跨中最大彎矩:
Mf1=0.078[$#61548]ql2=0.078×1.1×(-2.513)×1.52=-0.485  KN[$#8226]m
|Mf1|<1.88  KN[$#8226]m滿足要求。
vii.    屋面板在支座處最大彎矩:
Mf2=0.105[$#61548]ql2=0.105×1.1×(-2.513)×1.52=-0.65  KN[$#8226]m
|Mf2|<1.63  KN[$#8226]m滿足要求。
viii.    屋面板中間支座反力:
R1  =1.132[$#61548]ql=1.132×1.1×(-2.513)×1.5=-4.69KN
|R1|<9.54  KN滿足要求。
ix.    屋面板邊支座反力:
R2  =0.394[$#61548]ql=0.394×1.1×(-2.513)×1.5=-1.63KN
|R2|<14.8&n
