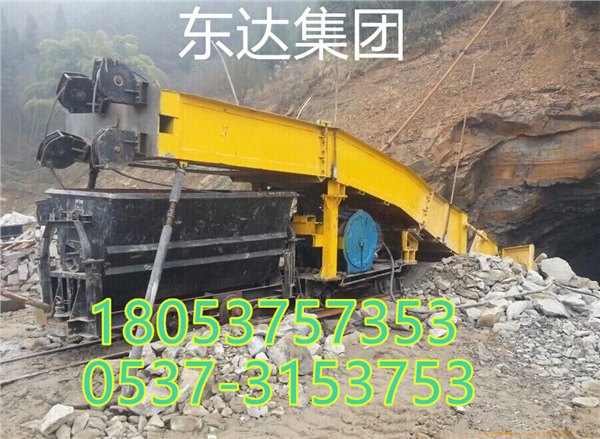

東達機電耙斗裝巖機精品供應
詳細信息
耙斗裝巖機耙斗機產品簡介
耙斗機全稱耙斗裝巖機，又叫耙裝機，耙?guī)r機主要用于煤礦，冶金礦山，隧道等工程巷道掘進中配以礦車或箕斗進行裝載作業，是提高掘進速度，實現掘進機械化的一種重主要設備。
耙斗機工作原理
耙斗機是通過絞車的兩個滾筒分別牽引主繩，尾繩使耙斗做往復運動把巖石扒進料槽，至卸料槽的卸料口卸入礦車或箕斗內，從而實現裝巖作業。
耙斗機主要有固定楔，尾輪，耙斗，臺車，絞車，操縱結構，導向輪，料槽（進料槽，中間槽，卸載槽），電氣部分，風動推車缸等部件組成。
P型耙斗裝巖機是通過絞車的兩個滾筒分別牽引主繩、尾繩使耙斗作往復運動把巖石扒進料槽，至卸料槽的卸料口卸入礦車或萁斗內，從而實現裝巖作業。PB型耙斗裝巖機帶有調車盤，調車盤類似鋼板結構的移動式道岔，由調車盤本體，牽引空礦車用的風動調車絞車、空車推車風缸、重車推車風缸及風動操作系統組成，主機與調車盤之間用鉸鏈連接。(A)型耙斗裝巖機帶有風動推車系統，在平巷作業時用來推出重礦車。
PB系列耙斗裝巖機各主要部件的功能和結構簡述
固定鍥：固定在迎頭上，用以懸掛尾輪，固定楔由一個緊楔和一個楔部帶錐套的鋼絲繩套環組成。
尾輪：掛在固定楔上用以引導尾繩，使耙斗返回迎頭，它主要由側板、繩輪、心軸、吊勾等主要零件組成。
耙斗：在主繩、尾繩的牽引下作往返復運動來扒取巖石，可用于平巷。和傾斜巷道。耙齒磨損后可調換。
操縱機構；由兩組操縱桿、拉桿、調整螺桿等組成。調整螺桿的一端與絞車閘帶相連，通過操縱桿控制閘帶的開合，對絞車的兩個滾筒分別進行操縱。操作桿可安裝在絞車的左、右任一側進行操縱。
絞車：由電動機、減速器以及兩個行星傳動滾筒及兩組制動器和輔助剎車帶組成。制動器實際上起著離合器的作用，分別對兩個滾筒進行控制。工作時，剎緊工作滾筒上的制動器，使內齒輪停止運轉，行星齒輪在中心輪的帶動下沿內齒輪滾動，從而借行星輪架帶動滾筒轉動而纏繞鋼絲繩來牽引耙斗，使耙斗在迎頭裝矸石后沿料槽到卸料口卸料。回程時，松開工作滾筒的制動器，剎緊空程滾筒的制動器，按上述原理尾繩把耙斗牽回迎頭。由于兩個滾筒中齒輪的齒數不同，兩個滾筒的轉速也就不同，空程滾筒比工作滾筒有較高的繩速。為了防止停車后滾筒由于慣性仍要轉動而引起鋼絲繩起圈亂繩，在兩個滾筒的邊沿上還安有兩組輔助剎車，以防止?jié)L筒因慣性而繼續轉動。
臺車：由車架、輪對、碰頭等組成，它是耙斗裝巖機的機架及行走部，承載裝巖機的全部重量。在臺車上安裝絞車，操縱機構，風動系統，并裝有支撐中間槽的支架和支柱，臺車前后部裝有四套卡軌器，作為平巷裝巖時固定機器之用。
導向輪、托輪：安裝在耙斗裝巖機中部及端部，以引導、改變鋼絲繩的方向。它由側板、繩輪、心軸、滾動軸承等零件組成，并采用防塵結構，以延長其使用壽命。
進料槽、中間槽、（中間接槽）、卸載槽是通過耙斗扒取矸石的部分，耙斗扒取的矸石依次沿進料槽、中間槽（中間接槽）、卸載槽至卸載槽的卸料口卸至礦車或箕斗，中間槽安裝在臺車上，而進料槽、（中間接槽）、卸載槽分別在其前后與之銜接。進料槽的中部安有升降裝置，用以調節簸箕口的高低位置，簸箕口前面兩側裝有擋板，引導耙斗進入料槽。中間槽有兩個弧形彎曲處，為考慮磨損及便于更換，彎曲處裝有可拆卸的耐磨弧形板，卸載槽端部安有彈簧碰頭，礦車與耙斗相碰時起緩沖作用。
風動系統：為保證風動系統工作可靠，采取壓風過濾，注油器潤滑的措施，由粗濾風包、油霧器、旋轉閥、推車缸等組成。推車缸主要由缸筒、活塞桿、活塞、前后蓋、Y型聚氨酯密封圈等構成，缸的前后端均有氣墊結構以保證動作平穩，活塞桿頂端與礦車碰頭處裝有彈簧，以防止礦車碰擊時損壞活塞桿。
電器部分：采用的各元部件均為礦用隔爆型產品，可用于有沼氣及煤塵爆炸的礦井中，由能適應掘進迎頭電壓波動較大工礦條件的隔爆控制箱，防眩隔爆照明燈、防爆控制按鈕、防爆電動機等組成。
調車盤部分：使用調車盤的目的是使道岔和車場緊跟耙斗裝巖機，調車盤是一個浮放在軌道上的移動道岔，隨耙斗裝巖機的不斷前進而向前推移，并利用風動絞車和兩個風動推車缸使空、重車的調車作業機械化，所以能加速裝運工作。調車盤本體由四塊寬1200mm，厚14mm的猛鋼板拼裝而成，盤體上裝有風動調車絞車，空車橫移推車缸及風動控制臺等部件。
PB系列耙斗裝巖機使用方法
1.放炮后，先在迎頭上部打好孔（或利用剩余炮孔），安裝好固定楔，安裝固定楔時先把鋼絲繩套環帶錐套的一端放入鉆好的孔中，再把固定楔插入并敲緊，拆卸時，用錘橫向敲打緊楔的端部，使楔子松動，先抽出緊楔再把鋼絲繩套環抽出。安裝固定楔的孔最好與工作面有5°~7°的偏角，這樣固定楔不易被拉出。
2.安好固定楔后，便可把尾輪懸掛在鋼絲繩套環上，尾輪的懸掛位置隨巷道的情況而定，一般懸掛在迎頭巖堆上面1000mm高度以上為佳。為減少輔助勞動，提高機械裝巖效率，應視巖石堆積情況而左右移動懸掛位置，以利扒清中間和兩側的巖石。
3.在懸掛和取下尾輪時，宜先將絞車滾筒邊緣的輔助剎車彈簧松開，以便能輕松地拉動鋼絲繩并懸掛尾輪，待尾輪掛好后再將彈簧復位或調節到合適的壓力。
4.安好尾輪并經過有關的安全檢查，便可啟動電機開始裝巖作業，工作時拉緊工作滾筒的操縱桿，工作滾筒便牽引耙頭扒取巖石，沿料槽到卸料口卸入礦車，然后松開工作滾筒操縱桿，拉緊空程滾筒操縱桿，使空耙斗回到迎頭，重復扒巖動作，連扒2-3次即可裝滿一礦車。
5.（A）型耙斗裝巖機操縱風動系統的旋轉閥，用推車風缸將重礦車推出。如用于斜巷后面配用箕斗時，則可在中間槽與卸載槽之間加一節中間接槽，以便改變卸料口位置使箕斗裝滿。
6.耙斗裝巖機用于傾斜巷道裝巖時，除使用原有的卡軌器外，還應增設阻車裝置防止機器下滑，確保安全可靠。
7.為保證有較高的生產率及便于鋪設軌道，耙斗裝巖機工作時離迎頭最好不超過15m。為避免放炮時機器受損，機器離迎頭一般不小于6m。
8.調車盤的移動：用耙斗裝巖機的絞車和風動絞車的鋼絲繩繞過掛在軌道上的繩輪，用插銷固定在重車出車側的鋼板孔中，絞車主繩拉出后，亦固定在鋼軌上。然后開動并操縱風動絞車與耙斗絞車，調車盤與耙斗裝巖機即可向后移動，待軌道露出簸箕口外即可停止。釘好道后，利用耙斗絞車將裝巖機及調車盤拉到前面就位。
耙斗機產品特點
耙斗機主機部分采用行星輪傳動，該系列耙斗裝巖機具有裝巖效率高，結構簡單，可靠性好，操作方便，適用范圍廣等特點。耙斗裝巖機不僅用于平巷，而且可以在30度以下斜巷使用，是提高掘進速度，實現巷道掘進機械化的一種主要機械設備。耙斗裝巖機帶有氣動推車缸，礦車裝滿后，可用風動推車缸將重車推出，以減輕工人的勞動強度，縮短調車時間，提高掘進速度。
耙斗裝巖機的特點
耙斗裝巖機主機部分采用行星輪傳動，該系列耙斗裝巖機具有裝巖效率高，結構簡單，可靠性好，操作方便，適用范圍
