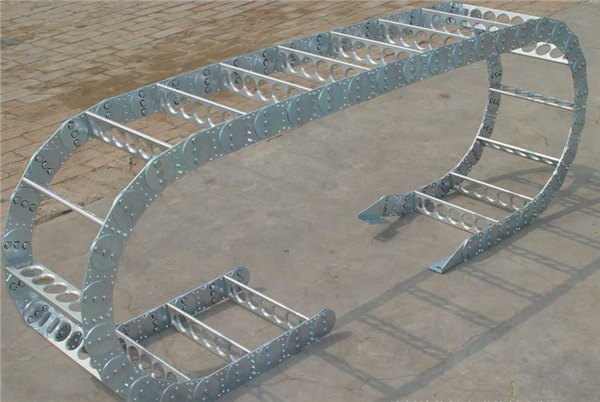

機床拖鏈是用來保護機床所用電纜油管氣管用的拖鏈，按材質它分為鋼鋁拖鏈和工程塑料拖鏈兩種，按結構來分，有橋式（在外邊可以看到電纜等）全封閉（外邊看不到電纜等）。 塑料拖鏈用途 （1）適合于使用在往復運動的場合，能夠對內置的電纜、油管、氣管、水管等起到牽引和保護的作用。 （2）拖鏈的每一節都能打開，便于安裝和維修。運動時噪音低、耐磨，可高速運動。 （3）拖鏈已被廣泛應用于數控機床、電子設備、石材機械、玻璃機械、門窗機械、注塑機、機械手、超重運輸設備、自動化倉庫等。 塑料拖鏈的結構 （1）拖鏈外形似坦克鏈，由眾多的單元鏈接組成，鏈接之間轉動自如。 （2）相同系列的拖鏈的內高、外高、節距相同，拖鏈內寬、彎曲半徑R可有不同的選擇。 （3）單元鏈節由左右鏈板和上下蓋板組成，拖鏈每節都能打開，裝拆方便，不必穿線，打開蓋板后即可把電纜、油管、氣管、水管等放入拖鏈。 （4）另可提供分隔片，將鏈內空間按需要分隔開。 拖鏈的結構 （1）拖鏈外形似坦克鏈，由眾多的單元鏈接組成，鏈接之間轉動自如。 （2）相同系列的拖鏈的內高、外高、節距相同，拖鏈內寬、彎曲半徑R可有不同的選擇。 （3）單元鏈節由左右鏈板和上下蓋板組成，拖鏈每節都能打開，裝拆方便，不必穿線，打開蓋板后即可把電纜、油管、氣管、水管等放入拖鏈。 （4）另可提供分隔片，將鏈內空間按需要分隔開。 拖鏈的基本參數 （1）材料：增強尼龍，具有較高的壓力和抗拉負荷，良好的韌性、高彈性和耐磨性，阻燃，高低溫時性能穩定，可以使用在室外。 （2）抗耐性：耐油、耐鹽，并有一定的耐酸、耐堿能力。 （3）運行速度和加速度：最高速度可達5米/秒，最高加速度可達5米/秒（具體速度、加速度視運行情況而定）。 （4）運行壽命：在正常架空使用情況下，可達500萬往復運動次數 機床拖鏈選用原則： 內高：選擇內置電纜、油管、氣管、水管等中最粗的一根作為參考高度，加上至少10%的高度空間作為拖鏈內高。如果重疊按重疊后實際高度作為參考高度。 內寬：選擇較粗的一些電纜、油管、氣管、水管等，其外經之和作為拖鏈內寬的參考，并留有至少10%的寬度空間。 彎曲半徑：選擇內置電纜.油管、氣管、水管等中最大的彎曲半徑作為對考值并留有10%以上的空間拖鏈內置電纜、油管、水管、氣管的放置原則應該留有15%的剩余空間，讓內置電纜、油管等可以自由活動，在半徑方向上對拖鏈不產生拉力。直徑差別大的導線應該分開鋪設，重量平均分布.必要時可用分隔片分開。在高
