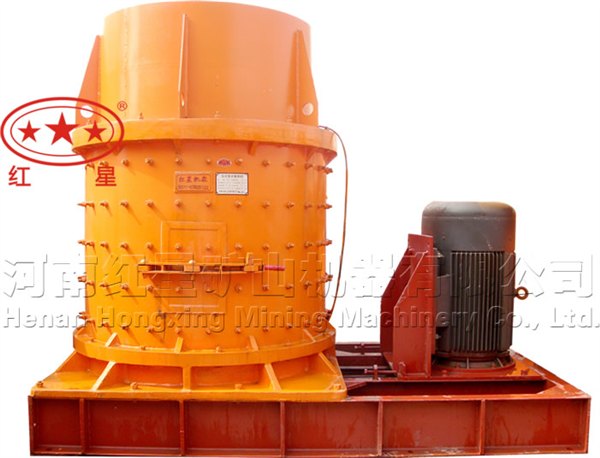

復合式破碎機性能結構

復合式破碎機是一種適用于破碎中等硬質或軟質材料，如石灰石，粘土和型煤。當被粉碎的材料又粘又濕的，在此機器中的粉碎效果甚至比顎式破碎機，圓錐破碎機要好。與顎式破碎機，圓錐破碎機，其性能和緊湊的結構相比具有優勢。河南科帆礦山設備的專家會針對復合式破碎機的結構和工作原理給出一個詳細的解釋。

掛在中心軸形成破碎腔的顎板的滾子和內曲面的外表面，并且有對顎板的底部的支承座的旋轉輥和顎板組成的破碎腔。雙螺桿的螺栓安裝在輥芯的帶齒的輥襯套，齒頂伸出像鷹嘴，和輥套的磨損后，可以更改。掛在中心軸顎板，顎板的內表面上的，抗磨損的襯板。在機架上的壓接彈簧的壓力的幫助下，顎板保持與兩個拉桿從滾筒有一定距離。在輥軸安裝在軸承上的兩個側壁的機器。

下輥和材料的摩擦力，兩個輥之間進給的材料會粘在輥?zhàn)由系妮佔拥男D(zhuǎn)，然后被帶入兩輥間的破碎腔，和然后被粉碎，最后從底部排出。如果一些材料，可以不被粉碎下降進入粉碎室，彈簧會被壓縮，使顎板將去相差從滾筒，從而增加了放電的材料的排放口和的方式中，在破碎機將是的保護不受損壞。飛輪安裝在破碎機上的輥軸，平衡破碎機的動能。

設計要求

物料在經過粗碎、中碎以后，一般粒徑為30～100mm，而進入磨機的粒徑一般為30mm左右，由于進入磨機的粒徑仍很大，且不均衡，不但增加了磨機的負荷，而且也增加了磨機的功耗，根據邦德理論，粉碎物料所消耗的能量，與物料產生的裂縫長度成正比，而裂縫又與物料粒徑的平方根成反比。即：w=k(1/-1/)[5]，d為進料粒徑，D為出料粒徑，因此，設計的要求是經過一級破碎的物料進入球磨機之前增加一級破碎，以均衡和降低物料的入料粒度，從而顯著地降低功耗，達到節能降耗的目的。

錘式破碎機的結構由錘頭﹑轉子﹑篦條篩﹑內壁襯板﹑機架等組成；它是通過物料進入破碎機中，受到高速回轉的錘頭沖擊而破碎，物料從錘頭處獲得動能，以高速?zèng)_向破碎板進行第二次破碎，粒度小的從篦條篩中排出，粒度大的物料在篦條篩上再經過錘頭的沖擊﹑研磨﹑銑削而破碎，合格粒度由篦條篩排出。

反擊式破碎機的結構由反擊板﹑打擊板﹑轉子組成；它將物料反復地沖擊，同時，物料之間也互相撞擊而得到破碎。

立軸式破碎機的結構由機體﹑主軸﹑轉子﹑襯板﹑進出料口組成；物料進入第一破碎腔，受高速回轉的轉子上的板錘的沖擊破碎，獲得動能的料塊拋擊到筒體的襯板上進一步破碎，料塊群在機腔中互相撞擊而得到第一次破碎；物料進入第二破碎腔受第二轉子的擠壓﹑沖擊，把料層壓緊而變密實，隨著擠壓﹑沖擊力的上升，當應力超過顆粒所承受的強度時，物料被粉碎。

本課題設計的破碎機是兼以上三者之優點進行破碎，因此，確定為復合式破碎機。

設計原理

復合式破碎機顧名思義就是一種綜合型比較強的破碎設備，它綜合多種破碎機的特點和破碎效果，所以是一種中規中矩的破碎設備，沒有像顎式破碎機、沖擊式破碎機、圓錐破碎機、輥式破碎機那么有針對性，它的應用也是很廣泛的，如果您的生產線要不同的變換生產各種石料和礦石用它就比較方便了，當然對出料也不要那么嚴格的要求。不嚴格的情況就相當于買了一臺復合式破碎機同時擁有了好幾臺別的破碎設備。

它的設計原理就是主要靠渦輪的旋轉來完成對物料的石塊的破碎效果，物料從上面的進料口垂直下落的過程中遇到渦輪的旋轉和打擊碰撞從而達到破碎的目的，下面有個過濾篩不能通過的物料繼續被渦輪打擊直至能通過過濾篩為止。所以和其他的破碎機的原理也是不盡相同的。
