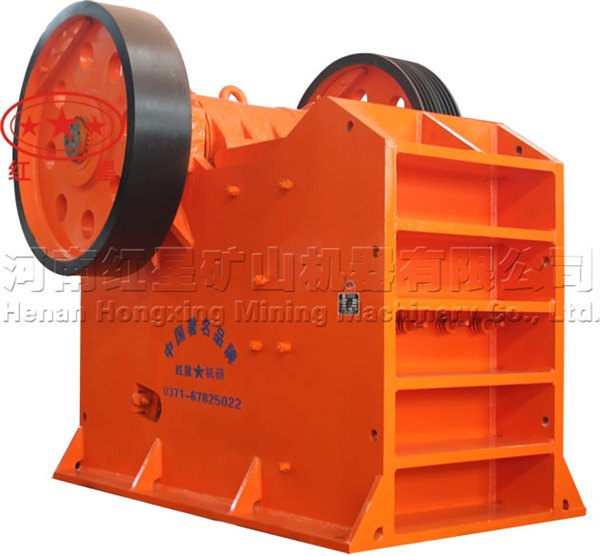

顎式破碎機連桿

連桿在工作中承受很大的拉力，故選用ZG270-500鑄鋼材料。連桿結構如圖4-1所示。它由上、下兩部分組成，上部的軸承蓋4用2個大螺栓3固定在連桿下部，兩者中間鑲有耐磨軟合金的軸瓦，該軸瓦叫連桿軸承，它套在偏心軸上。大型破碎機連桿軸承用循環油潤滑，并設有水管，以便散去軸承的熱量。

當偏心軸轉動時，連桿作上下運動，在改變方向時，必須克服慣性。為了減少其慣性，減少振動，減少無用功的消耗，設計時應當盡可能減輕連桿的重量，所以連桿的斷面常制成“工”字、“十”形或箱型。連桿不見重量約占整機重的8%——13%。本設計中采用的連桿是兩個“工”字形。

顎式破碎機齒板的結構

齒板，是破碎機中直接與礦石接觸的零件，結構雖然簡單，但它對破碎機的生產率、比能耗、產品粒度組成和粒度以及破碎力等都會影響，特別對后三項影響比較明顯。

齒板承受很大的沖擊力，因此磨損得非常厲害。為了延長它的使用壽命，可以從兩方面研究：一是從材質上找到高耐磨性能材料：二是合理確定齒板的結構形狀和集合尺寸。

現有的破碎機上使用的齒板，一般是采用ZGMn13。其特點是：在沖擊負荷作用下，具有表面硬化性，形成又硬又耐磨的表面，同時仍能保持其內層金屬原由的韌性，故它是破碎機上用得最普遍的一種耐磨材料。

齒板橫斷面結構形狀有平滑表面和齒形表面兩種，后者又分三角形和梯形表面。本設計采用三角形。

顎式破碎機動腭

動腭是支承齒板且直接參與破碎礦石的部件，要求有足夠的強度和剛度，其結構應該堅固耐用，動腭分箱型和非箱型。動腭一般采用鑄造結構。為了減輕動腭的重量，本設計采用非箱型。
