粉煤灰陶粒生產線工藝

原料（粉煤灰+定量的外加劑）混磨 — 制粒 — 燒脹 —堆放 — 運輸（裝袋）

生產粉煤灰陶粒宜采用雙筒回轉窯，即窯體的預熱段和干燥段可單獨控制其轉速，以便根據原料的狀態控制其預熱時間。黏土陶粒近年來由于受到土地資源的限制，在某些地區已被禁止生產和使用。但有些地區可以利用河道淤泥、廢棄山土等進行生產。其工藝過程為：

原料攪拌 —制粒— 篩選— 燒結 —堆放— 運輸（裝袋）

在操作中應注意了望，防止物料在窯內結團而影響質量。

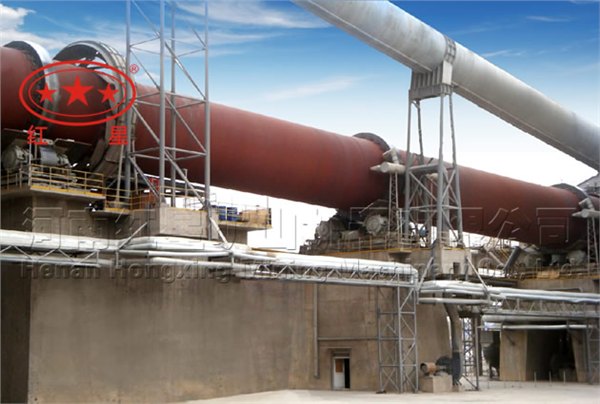

目前我國陶粒的生產設備都采用的是工業回轉窯。圓筒形的主窯體與水平呈3°左右的傾角放置在托滾上。物料在高的一端進入窯內，在窯體做回轉運動的作用下，物料從高處（窯尾）滾落至低處（窯頭），同時，在窯頭處，高壓風機將煤粉(或天然氣等其他燃料）噴入窯內，并使其充分燃燒，產生的熱量使物料發生物理和化學變化，產生膨脹現象，冷卻后既為陶粒。

更新?lián)Q代

生產粉煤灰陶粒的外觀顏色因所采用的原料和工藝不同而各異。焙燒陶粒的顏色大多為暗紅色、赭紅色，也有一些特殊品種為灰黃色、灰黑色、灰白色、青灰色等。因為生產陶粒的原料很多，陶粒的品種也很多，因而顏色也就很多。免燒陶粒因所用固體廢棄物不同，顏色各異，一般為灰黑色，表面沒有光澤度，不如焙燒陶粒光滑。

生產粉煤灰陶粒的細小顆粒部分稱為陶砂。在陶粒中有許多小于5㎜的細顆粒，在生產中用篩分機將這部分細小顆粒篩分出來，習慣上稱之為陶砂。陶砂的密度略高，化學和熱穩定性好。陶砂主要用于代替天然河砂或山砂配制輕集料混凝土、輕質砂漿，也可作耐酸、耐熱混凝土細集料。生產粉煤灰陶粒主要品種有黏土陶砂、頁巖陶砂和粉煤灰陶砂等。使用陶砂的目的也是為降低建筑物自重。陶砂也可用于無土栽培和工業過濾。

選擇回轉窯窯型

回轉窯的窯型有直筒、擴大熱端（窯頭擴大）、擴大冷端（窯尾擴大）及雙端擴大（啞鈴型）。擴大熱端能增加燒成帶的發熱能力和燒結帶，取得了一定的效果。但根據實際經驗，不宜采用只擴大燒成帶的“大肚子”方式，這樣對操作不利，一直擴大到熱端窯口為好。擴大冷端是基于如下的考慮：濕法窯中，蒸發水分的熱量占燃料總熱量的35%——45%，擴大蒸發帶的傳熱面積，增加窯內冷端換熱裝置，能提高預熱能力，降低熱耗。擴大冷端可適當降低廢氣速度，減少廢氣內粉塵夾帶量，這一點對碳素窯比較重要。炭素窯擴大冷端，還可使大量逸出的揮發分得到充分的燃燒。擴大某一部分，可以均衡窯各帶的能力。對于缺乏實踐的新工藝，采用直窯筒既有把握，又便于以后改造成其他窯型。

重有色冶金窯以采用較短的直筒窯為多數，這是由其工藝特點所決定的：焙燒溫度一般不高，而排煙溫度卻往往偏高，以便回收揮發物或防止煙氣中的腐蝕介質在溫度降低后腐蝕收塵系統。另一個特點是一般以需要提取的元素的揮發程度或有害雜質的脫除程度作為操作的主要指標，對窯的熱效率不作主要要求。有的工藝流程再礦料中配入大量焦粉還原劑，成為主要的熱源；有的揮發物的燃燒也產生大量的熱。
