西門子PLC電源模塊

6ES7 307-1BA01-0AA0  電源模塊(2A)
6ES7 307-1EA01-0AA0  電源模塊(5A)
6ES7 307-1KA02-0AA0  電源模塊(10A)
上海啟水西門子工控及自動化產品分銷商

聯系人：李（銷售經理）
電話 ：021-60640898           手機：150 0090 0578
傳真 ：021-67601695      工作 QQ：2821116313

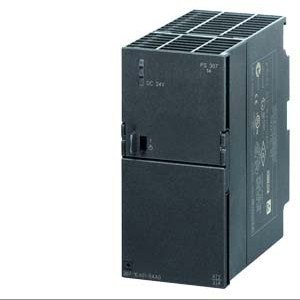

SIMATIC S7-300 調節電源 PS307 輸入：AC 120/230 V 輸出：DC 24 V/10 A 技術數據  產品PS 307 電源，型號24 V/10 A 輸入  輸入單相交流 電源電壓 / 1 / 在 AC 時 / 額定值120  V 電源電壓 / 2 / 在 AC 時 / 額定值230  V 電壓范圍/最小值  備注

①

“24 VDC 輸出電壓工作”顯示

②

24 VDC 開關

③

主回路和保護性導體接線端

④

24 VDC 輸出電壓接線端

⑤

張力消除



PS 307 2 A 的電路示意圖

圖片: 電源模塊 PS 307 2 A 的電路示意圖



范圍自適應 輸入電壓 / 1 / 在 AC 時85…132  V 輸入電壓 / 2 / 在 AC 時170…264  V 廣域輸入否 抗過壓能力2.3 ×V額定輸入 ，1.3ms Ia 額定時的斷電橋接，最小值20  ms 斷點橋接Vin = 93/187 V時 電源頻率額定值50/60  Hz 電源頻率范圍/最小值47...63  Hz 輸入電流 / 輸入電壓額定值為 120 V 時4.2  A 輸入電流 / 輸入電壓額定值為 230 V 時1.9  A 接通電流限制 (+ 25 °C)，最大值55  A 接通電流極限持續時間 / 25 °C 時 / 最大值3  ms I2t，最大值3.3  A2·s 已安裝的輸入保險絲T 6.3 A/250 V (不可用) 電源線中的保護裝置 (IEC 898)建議微型斷路器：10A，特性曲線C 輸出  輸出調節后、零電位直流電壓 額定 DC 電壓額定值 Ua24  V 總?cè)蒎e，靜態 ±3  % 靜態電網調節，約0.1  % 靜態負載調節，約0.5  % 剩余波紋度雙重峰值，最大值50  mV 剩余波紋度雙重峰值，典型值15  mV 尖峰雙重峰值，最大值（頻帶寬帶約 20 MHz）150  mV 尖峰雙重峰值，典型值（頻帶寬帶約 20 MHz）60  mV 產品功能 / 可調整輸出電壓否 輸出電壓的設置- 運行顯示24 V 的綠色 LED 正常 啟動/關閉特性V輸出無超調（軟啟動） 起動延遲，最大值2  s 電壓上升，典型值10  ms Ia 額定電流額定值10  A 電流范圍/最小值0…10  A 供給的有效功率 / 典型240  W 瞬時過載電流 / 啟動期間短路 / 典型38  A 過電流的過載能力持續時間 / 啟動時短路80  ms 瞬時過載電流 / 運行期間短路 / 典型38  A 過電流的過載能力持續時間 / 運行時短路80  ms 用于提高功率的并聯能力是 效率  Ua 額定、Ia 額定時的效率，約90  % Ua 額定、Ia 額定時的功耗，約27  W 閉環控制  動態電網調節（Ue 額定 ±15 %），最大值0.1  % 動態負載調節 (Ia: 50/100/50 %)，Ua ± 典型值2  % 調節時間 / 最大值0.1  ms 保護和監測  輸出過壓保護附加控制回路，在 < 28.8 V 時關閉，自動重啟 電流限制/最小值11…12  A 輸出的特性 / 短路保護是 短路保護電子鎖閉，自動重啟 持續短路電流 / 有效值 / 最大值12  A 超載/短路顯示- 安全  初級/次級電位隔離是 電位隔離符合 EN 60950-1 和 EN 50178 的 SELV 輸出電壓 防護類別Class I 泄漏電流 / 最大值3.5  mA 泄漏電流 / 典型0.6  mA CE 標識是 UL/CSA 認證是 UL/cUL (CSA) 許可cULus-Listed (UL 508， CSA C22.2 No. 142)， 文件 E
