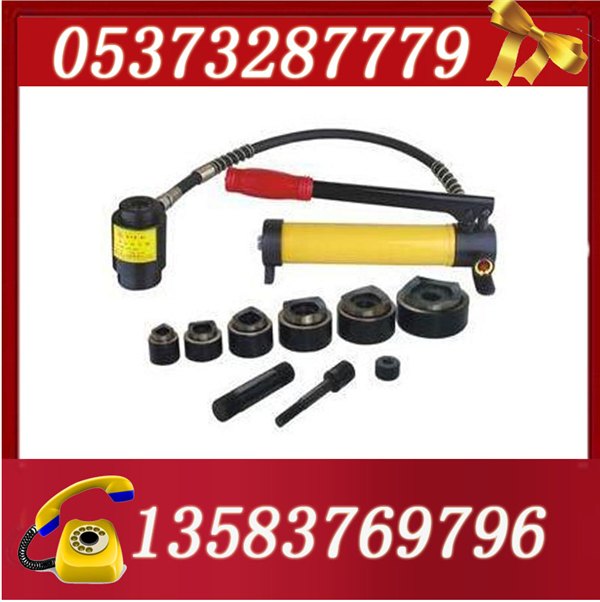

液壓開孔器  SYK-8A  技  術  參  數型號  開孔范圍  最大剪切刀  最大行程  配置模具  SYK-8A  圓孔  16-60  120KN  22mm  Φ16、Φ20、Φ26  、Φ32、Φ39  、Φ51  SYK-15  圓孔  63-114  150KN  22mm  Φ63  、Φ76、Φ80(不含)  Φ89  、Φ100、Φ114  最大液壓剪切力  105KN  油泵額定工作壓力  65MPA  最大手動壓力  0.4KN  液壓用油  20號機械油  SYK-8（開孔厚度4mm）  尺寸16-60mm  SYK-15（開孔厚度4mm）  尺寸63-114mm  重量  整機11.5KG  外型尺寸  420×245×120mm  用  途  及  性  能  SYK系列液壓開孔器，是一種能在4mm以下的金屬板  上開孔的先進手動液壓工具，能夠起到一般沖壓設備所不能  達到的開孔作用。其操作簡便、省力、速度快、加工面平整  光潔，也不受場地，位置限制均可使用，安全可靠。液壓開  孔器結構輕巧、美觀、易攜帶、可供冶金、石油、化工、電  子、電器、船舶、機械等行業安裝維修電線管道、指示燈、  儀表開關等的開孔，更適用于已成型的儀表面板底板，開關  箱分線電器盒的壁面開孔之用。操  作  規  程一、待開孔工件在開孔前，先用手電鉆打一個11.5㎜的引導孔。二、將活塞拉桿，旋進活塞缸的螺孔中，然后將墊圈套進活塞  拉桿再套進凹模。再將活塞拉桿伸進工件的引導孔，最后  擰進凸模使凸模的刀口和加工面緊密結合，凸模、工件、  凹模三者可靠固定。三、按順時針方向關住回油閥，然后反復按撳加力手柄，使活  塞泵開始工作，油壓上升，凹凸模之間剪切力增加，模具  在工件上剪孔，直到剪通為止。剪通后應立即停止按撳加  力手柄。四、按逆時針方向松開回油閥，使油壓全部卸載。經過上述４  步操作就完成了一個完整的開孔操作程序。五、擰下凸模，清除凹模中廢板，揩干凈模具
