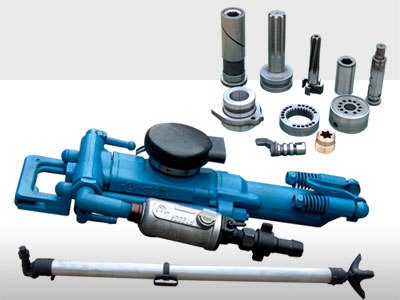

YYT28全液壓鑿巖機的生產廠家
礦用液壓鑿巖機廠家  液壓鑿巖機  液壓鑿巖機價格  礦用液壓鑿巖機  液壓鑿巖機型號  YYT28液壓鑿巖機供應商JSD-YPY胡經理15166408689
礦用液壓鑿巖機用高壓油作為動力推動活塞沖擊釬子,，附有獨立回轉機構的一種鑿巖機械。由閥控制(也有無閥的)活塞往復運動。由于油壓比氣壓力高得多，達10兆帕以上。雖與風動鑿巖機近似，但其活塞直徑較小、長度較大、波形較好。在活塞運動改變方向而產生高峰壓力時，機上裝有蓄能器。其優點：鉆速快(比風動鑿巖機高兩倍以上)，沖擊功高、扭矩大、頻率亦高；具有可調性、能耗低(為風動鑿巖機的1/3左右)；效率高；便于自動化和電腦控制，卡鉆事故少，鉆具壽命長，使工作環境大為改善。
結構特征
1、沖擊部分：沖擊器主要由缸體、活塞、前缸套、后缸套、換向閥、蓄能器等零件組成。其功能是產生高頻的往復沖擊運動，沖擊釬尾作功。
2、旋轉機構：旋轉機構主要由液壓馬達、旋轉箱體、旋轉箱蓋、主動齒輪花鍵軸、齒輪、摩擦片、前軸承、后軸承、端蓋、墊圈等零件組成，主要用于轉動釬具及供給沖洗水(或供給風)排除粉塵。
工作原理
1、沖擊器工作原理：
1)活塞回程：活塞前腔為常通高壓油，當換向閥處于上端位置，活塞后腔與回油相通，由于活塞前腔受壓力油作用，使活塞作回程加速運動。
2)回程換向：當活塞回程到一定位置壓力油與信號孔相通時，則芯閥的推閥腔進入高壓油，于是閥向下端運動，關閉活塞后腔與回油腔的通路，使后腔接通壓力油，這時活塞進入回程制動階段，直
至速度為零。
3)活塞沖程：活塞行至回程終點時，雖然活塞的前，后腔均通入壓力油，但由于活塞后腔受壓力面積大于前腔受壓力面積，因此壓力油推動活塞向前沖擊運動。
4)沖程換向，打擊釬尾作功：當活塞作沖程運動，離打擊點一定距離時接通換向信號孔，推閥腔接通回油，換向閥開始動作，當換向閥在關閉活塞后腔高壓油路和開啟后腔回油路的瞬間，活塞同時
沖擊釬尾作功。
這樣，連續的反復循環，形成活塞的高頻沖擊運動。
2、旋轉機構的工作原理：
泵站液壓系統提供的壓力油驅動液壓油馬達，油馬達帶動一對齒輪旋轉，齒輪通過花鍵軸套帶動釬尾旋轉，給風裝置通過水套，水套的密封圈把機外的沖洗風源引進釬尾通風孔，經過釬桿中孔把風引進
