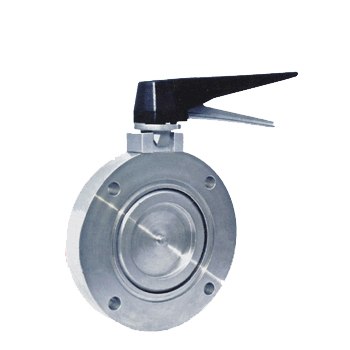

GI系列高真空蝶閥
GI系列高真空蝶閥用于接通或切斷真空管路中的氣流；閥門開閉有鎖定功能
適用的工作介質為為純凈空氣和非腐蝕性氣體。
高真空蝶閥主要零件材料：
閥體、閥蓋、閥桿：碳鋼或不銹鋼。
密封件：丁腈橡膠、氟橡膠。
高真空蝶閥主要技術性能：
適用范圍(Pa)  105～1.3×10-4Pa
 閥門漏率(Pa.L/S)  ≤1.3×10-4Pa.L/S.
 適用溫度（℃） -25～+80℃(丁腈橡膠)
-30～+150℃(氟橡膠)
 安裝方向   任意
法蘭標準 B919
高真空蝶閥外形及連接尺寸：

型號 DN D Do D1 B H B1 L n-φc
GI-32 32 78 64 36 22 32 36 115 4-φ7
GI-40 40 85 70 44 22 40 36 115 4-φ7
GI-50 50 110 90 55 22 50 36 115 4-φ9
GI-65 65 125 105 70 26 130 38 135 4-φ9
GI-80 80 145 125 85 30 140 38 135 4-φ9
GI-100 100 170 145 105 30 153 38 135 4-φ12
GI-150 150 220 195 156 35 179 40 165 8-φ12
GI-200 200 275 250 208 40 208 40 185 8-φ12
GI-250 250 330 300 258 45 234 45 300 8-φ14
GI-300 300 380 350 308 55 300 55 350 8-φ14
GI-400 400 500 465 408 60 340 60 500 8-φ18
