ZDY650全液壓坑道鉆機型號

ZDY-650是單速單泵，是老型號ZYG-150A，電機功率15KW，打孔深度150米；ZDY-750是雙速雙泵，是老型號ZYG-150B，電機功率18.5KW，打孔深度150米；ZDY-750D是雙速雙泵，是老型號ZYG-150D，帶液壓卡盤和液壓夾持器，電機功率18.5KW，打孔深度150米；

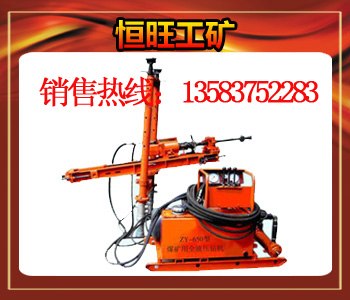

1、泵站 2、動力頭 3、安全標志 4、機架 5、立柱架 6、操縱臺 7、鉆具

ZDY650全液壓坑道鉆機廣泛用于礦井內不同角度的探水、注水、探放瓦斯孔及地質勘探、變坡錨固等鉆孔施工。該鉆機采用全液壓機構,分主機、泵站、操縱臺三部分組成,主機為分體式機構,便于搬運。ZDY650全液壓坑道鉆機主要使用硬質合金、金剛石復合片鉆頭回轉鉆進,同時也可配大孔徑的螺旋鉆桿及取芯鉆頭,適用不同的鉆探要求。
序號 項 目 單 位 ZDY－650型
1 鉆進深度 m 150
2 開孔直徑 mm Ф65,Ф85,Ф115
3 終孔直徑 mm Ф65,Ф75
4 鉆桿規格 mm Ф42.Ф50
5 鉆孔傾角 o 0~90
6 鉆孔方位角 o 0~360
7 輸出扭矩 N.m 650
8 輸出轉速 r/min 295
9 液壓系統工作壓力 MPa 10.5
10 推 力 kN 40
11 起拔力 kN 25
12 錨固力 kN 80×2
13 推進速度 m/min 0~1.5
14 推進行程 mm 850
15 電動機型號   YBK2-160L-4
16 電動機功率 kW 15
17 電動機電壓 V 380/660
18 油箱容積 L 90
19 工作介質   上稠40＃液壓油
20 主機外形尺寸 mm 2107×380×355
21 泵站外形尺寸 mm 1400×700×986
22 整機重量 Kg 1200
