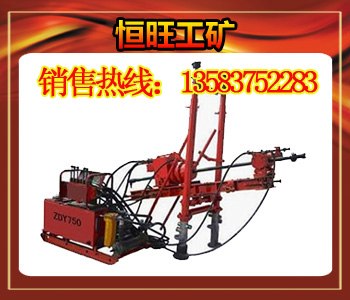

ZDY-750煤礦用全液壓鉆機
ZDY-750煤礦用全液壓鉆機 瓦斯抽放（排）鉆機、煤層注水鉆機。鉆進能力：150米。
ZDY全液壓坑道鉆機,ZDY全液壓坑道鉆機,全液壓坑道鉆機.ZDY650坑道鉆機，ZDY-750煤礦用全液壓鉆機,ZDY1250全液壓坑道鉆機,ZDY2300煤礦用液壓坑道鉆機主機
一，用途及使用范圍：

ZDY-750煤礦用全液壓鉆機主要用于煤礦井下鉆進瓦斯抽放（排）放孔、注漿防滅火孔、煤層注水孔、防突卸壓孔、地質勘探及其其它工程孔。適用于巖層堅固系數≤8的各種煤層、巖層。要求巷道或鉆場端面>6.5平方米，高度>2.5米，寬度>2.8米。

二，主要結構：

  泵站、動力頭、機架、立柱框架、鉆具、操縱臺。主要特點：    采用液壓傳動結構，性能穩定，鉆進力大，速度快，操作簡單。

三，基本參數
ZDY-750型煤礦用液壓坑道鉆機基本參數

項      目
 單位
 基 本 參 數

最 大 鉆 進 深 度
 m
 120～150

開 孔 直 徑
 mm
 87/115

終 孔 直 徑
 mm
 65/75

鉆 桿 直 徑
 mm
 42/50

鉆 孔 傾 角
 °
 -90～+90

額 定 輸 出 轉 速
 r/min
 105/300

額 定 輸 出 轉 矩
 N.m
 750/280

給  進  力
 kN
 50

起  拔  力
 kN
 30

錨  固  力
 kN
 80×2

鉆機鉆架支撐高度范圍
 mm
 1800～2600

正 常 進 給 速 度
 m/min
 0～1.5

進 給 行 程
 mm
 850

液 壓 系 統 旋 轉 流 量
 L/min
 61

液 壓 系 統 進 給 流 量
 L/min
 7.88

適 應 煤 巖 堅 固 性 系 數

 f≤8

噪      聲
 dB(A)
 92

主 機 外 形 尺 寸  （長×寬×高）
 mm
 2107×410×460

整 機 重 量 （不含鉆桿）
 Kg
 約1200

泵 站
 大泵出油調定工作壓力
 MPa
 16

電 機 功 率
 kW
 18.5

外 形 尺 寸  （長×寬×高）
 mm
 1400×700×700

操縱臺
 推  進  力
 MPa
 10

反 轉 旋 轉 壓 力
&nbs
