ZDY全液壓坑道鉆機配件
ZDY全液壓坑道鉆機,ZDY全液壓坑道鉆機,全液壓坑道鉆機.ZDY650坑道鉆機，坑道鉆機，鉆機參數，坑道鉆機使用,
ZDY650全液壓坑道鉆機,ZDY-750煤礦用全液壓鉆機,ZDY1250全液壓坑道鉆機,ZDY2300煤礦用液壓坑道鉆機主機

ZDY-650是單速單泵，是老型號ZYG-150A，電機功率15KW，打孔深度150米；ZDY-750是雙速雙泵，是老型號ZYG-150B，電機功率18.5KW，打孔深度150米；ZDY-750D是雙速雙泵，是老型號ZYG-150D，帶液壓卡盤和液壓夾持器，電機功率18.5KW，打孔深度150米；

1、泵站 2、動力頭 3、安全標志 4、機架 5、立柱架 6、操縱臺 7、鉆具
ZDY型鉆機的特點：

    1、它分立柱架和座架兩種鉆架形式，可根據煤的巷道高低和使用選擇不同的鉆架。

    2、該型鉆機在打孔的同時能把網孔導管頂入孔內，為打孔不成形或松軟煤層的高瓦斯礦井成功解決了關于瓦斯抽放的關鍵性難題，所以該型鉆機又被稱作導管鉆機或頂管鉆機。

    3、該型鉆機選用高壓密封鉆桿和底孔馬達，將鉆進能力大大提高（避免了鉆機扭動鉆桿自身重量的強大扭矩力），所以該型鉆機又稱為底孔馬達鉆機。

    4、該型鉆機在配備一臺高壓水發生器和選用高壓密封鉆桿就能對透氣性低的煤層進行割縫，從而提高瓦斯抽放效率和大大縮短抽放時間。同時，該型鉆機采用液壓傳動機構，具有鉆進能力大、速度快、操作簡單、工作穩定可靠、移動安裝方便等特點。

三、結構特征

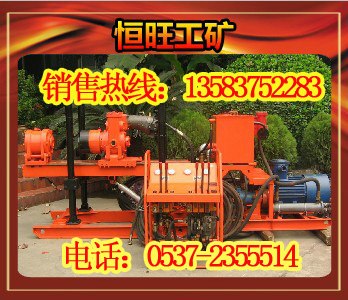

   該系列鉆機主要由泵站、動力頭、機架、立柱框架、操作臺和鉆具等部分組成（見下圖）。


鉆機泵站和動力頭由不同管徑的高壓管連接，接頭全部采用快速聯接頭，安裝撤卸搬運方便。泵站是通過防爆電機驅動油泵轉動，將電能轉換成旋轉油路和推進油路的液壓能（壓力油），再通過操縱臺上的閥組將壓力油輸送到液壓執行機構，從而實現鉆機的各種功能。

四、鉆具的選用

鉆具主要由鉆桿和鉆頭等零部件組成。

鉆桿直徑為φ42 mm或φ50 mm，長度為800 mm，根據用戶需要配置。鉆桿采用圓錐梯形螺紋連接，具有強度高、拆裝容易、對中性好等優點。

鉆頭為三翼硬質合金組合鉆頭（亦可選用金剛石鉆頭），直徑分為φ65 mm中心鉆頭，φ87 mm二級鉆頭和φ115 mm三級鉆頭（或φ75 mm中心鉆頭，φ95 mm二級鉆頭和φ130 mm三級鉆頭），可單獨使用φ65 mm（或φ75 mm）中心鉆頭，也可將二級鉆頭和中心鉆頭組合使用。

五、主要技術參數

序號

項目

ZDY650

ZDY750

1

最大鉆進深度 m

150

150

2

開孔直徑 mm

87、115

87、115

3

終孔直徑 mm

65、75

65、75

4

輸出轉矩 N·m

650

750、280

5

輸出轉速 r/min

90

 95、255

6

給進力 kN

45

40

7

起拔力  kN

30

30

8

鉆桿直徑 mm

φ42 ；φ50

φ42；φ50

9

主軸傾角 （o）

 -90~+90

 -90~+90

10

鉆孔方位角

360

360

11

給進行程 mm

850

850

12

給進速度m/min

 0~1.5

 0~1.5

13

電動機型號

 YBK2-160L-4

  YBK2-180M-4

14

電動機功率 kW

15

18.5
