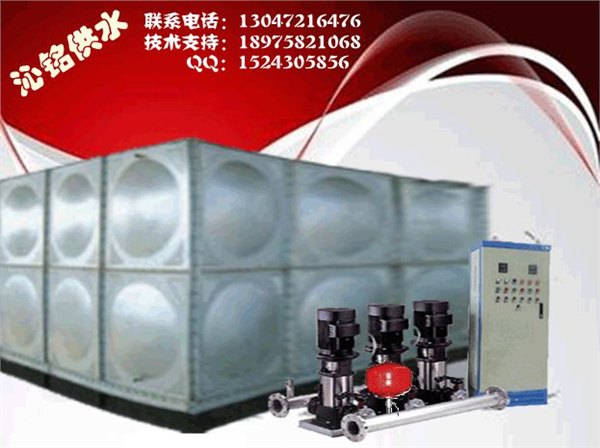

箱式無負壓供水設備是以市政管網為水源，充分利用了市政管網原有的壓力，形成密閉的連續接力增壓供水方式，節能效果好，沒有水質的二次污染，是變頻恒壓供水設備的發展與延伸。在市政管網壓力的基礎上直接疊壓供水，節約能源，并且還具有全封閉、無污染、占地量小、安裝快捷、運行可靠、維護方便等諸多優點。

現代無負壓供水設備加傳統的蓄水池供水方式，組合而成箱模式恒壓變頻供水。在自來水供給水源充足時，采用無負壓供水方式運行供水，節約能源，綠色環保，無污染。在水源短缺的情況下，蓄水池中的水由自來水管網供給，這樣原來有壓力的水進入水池后變成了零，再從零開始加壓，造成大量的電力能源浪費。但能夠保證在停水的情況下正常供水。

無負壓增壓供水設備采用水泵與自來水管網直接相連，用壓力調節罐作為水泵進水儲水裝置，采用真空消除器消除管網內所產生的負壓，在充分利用自來水管網的原有壓力的基礎上實現了供水的二次增壓，該設備既實現了增壓的目的（且絲毫不會影響管網其它用戶水），又節省建水池、水箱的投資，在保證管網水質的同時（無二次污染），又可充分利用管網的原有水壓，其節能效果極其顯著，可達50%以上。無負壓供水設備全自動智能控制，具有多種保護和控制功能，可實現真正無人值守。

2  箱式無負壓供水設備工作原理：

                                              雙 模 式 變 頻 無 負 壓 供 水 設 備

投入使用，自來水管網的水一路進入水箱，另一路進入穩流流罐，罐內空氣從真空消除器排出，待水充滿后，真空消除器自動關閉。當自來水管網壓力能夠滿足用水要求時，系統由旁通止回閥向用水管網直接供水；當自來水管網壓力不能滿足用水要求時，系統壓力信號由遠傳壓力表反饋給變頻控制器，水泵運行，并根據用水量的大小自動調節轉速恒壓供水，若運轉水泵達到工頻轉速時，則啟動另一臺水泵變頻運轉。水泵供水時，若自來水管網的水量大于水泵流量，系統保持正常供水：用水高峰時，若自來水管網水量小于小泵流量量，穩流罐內的水作為補充水源仍然能正常供水，此時，空氣由真空消除器進入穩流罐，罐內真空遭到破壞，確保了自來水管網不產生負壓，用水高峰過后，系統又恢復到正常供水狀態。當自來水管網停水，造成穩流罐液位不斷下降，液位探測器將信號反饋給變頻控制器，水泵自動停機，以保護水泵機組。夜間小流量供水且自來水管網壓力不能滿足要求時，氣壓罐可以貯存并釋放能量，避免了水泵頻繁啟動

當市政自來水停水后，供水系統直接從水箱中取水繞過穩流罐，經過恒壓供水設備給用戶管網增壓供水，保證用戶供水正常。

3箱式無負壓供水設備的七大長處：

1、無污染：沒有池子和盛水的箱子，從來水全嚴密封閉形式運行，完全沒有二次污染。

2、投資低：無須建設池子和盛水的箱子，不需常常清洗、消毒，節約50%以上的建設費和后期保潔保護費。

3、占地少：無須修筑池子和盛水的箱子，設施占地空間小。騰出的池子位置甚至于可用來做泊車位，增加收益。

4、節能好：充分利用城市管理工作管網壓力，差若干，補若干；供水壓力滿意要求時，設施處于停機狀況，供水壓力不充足時，設施半自動開始工作。比傳統供水設施節能20%~80%。

5、水壓牢穩：實時經過傳感器檢驗測定出口壓力，利用變頻扼制，保障出水壓力永恒固定。

6、安裝簡單方便：設施全套出廠，大小小，直接與管道進水口和出水口連署即可，動工周期短。

7、管理便捷：設施全半自動運行，設施具備轉載、短路、過流、缺水、半自動復位。
