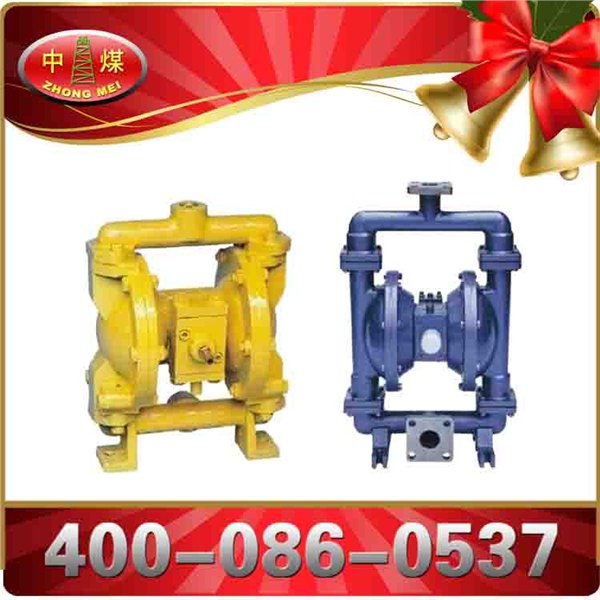

我公司生產的氣動隔膜泵是一種新型輸送機械，采用壓縮空氣為動力源，能夠?qū)Ω鞣N腐蝕性液體，帶顆粒的液體，高粘度、易揮發、易燃、陶瓷釉漿、果漿、膠水、油輪倉庫油回收、臨時倒罐、劇毒的液體，均能予以抽光吸盡，產品質量深受廣大客戶的好評。氣動隔膜泵工作原理：在隔膜泵的兩個對稱工作腔中，各裝有一塊有彈性的隔膜，聯桿將兩塊隔膜結成一體，壓縮空氣從泵的進氣接頭進入配氣閥后，推動兩個工作腔內的隔膜，驅使聯桿聯接的兩塊隔膜同步運動。與此同時，另一工作腔中的氣體則從隔膜的背后排出泵外。一旦到達行程終點。配氣機構則自動地將壓縮空氣引入另一個工作腔，推動隔膜朝相反方向運動，這樣就形成了兩個隔膜的同步往復運動。每個工作腔中設置有兩個單向球閥，隔膜的往復運動，造成工作腔內容積的改變，迫使兩個單向球閥交替地開啟和關閉，從而將液體連續地吸入和排出。
氣動隔膜泵性能參數

型 號 流量m/h 揚程m 出口壓力kgf/cm 吸程m 最大允許通過顆粒φ(mn) 最大供氣壓Kgf/cm 最大空氣消耗量m/min
QBY-10 0～0.8 0～50 6 5 1 7 0.3
QBY-15 0～1 0～50 6 5 1 7 0.3
QBY-25 0～2.4 0～50 6 7 2.5 7 0.6
QBY-32 0～6 0～50 6 7 4.0 7 0.6
QBY-40 0～8 0～50 6 7 4.5 7 0.6
QBY-50 0～12 0～50 6 7 8 7 0.9
QBY-65 0～16 0～50 6 7 8 7 0.9
QBY-80 0～24 0～50 6 7 10 7 1.5
QBY-100 0～30 0～50 6 7 10 7 1.5

氣動隔膜泵的組成部件有哪些呢？山東中煤提供
1，一個底座進料管（材質有：鑄鐵、鋁合金、不銹鋼和工程塑料）
2，四個球座（材質有：丁晴橡膠、不銹鋼、四氟乙烯、氟橡膠）3，四個球（材質有：不銹鋼、丁晴橡膠、四氟乙烯、陶瓷）4，二個泵體立柱（材質有：鑄鐵、鋁合金、不銹鋼和工程塑料）5，二套隔膜壓板（材質有：不銹鋼、工程塑料）6，二片膜片（材質有：丁晴橡膠、四氟橡膠、F46、氟橡膠）7，墊圈6個8，O型圈4個9，一個上蓋出料管（材質有：鑄鐵、鋁合金、不銹鋼和工程塑料）10，中間泵體一個（材質為鋁合金）11，中間體銅套一個12，中間連桿軸一個13，消聲器一個14，活塞一套15，配氣閥總成一套16，螺栓螺母若干。
