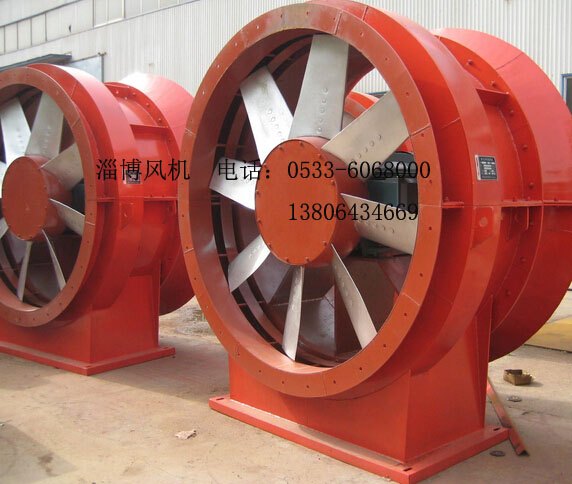

K40礦用風機、k40軸流風機、k40主扇風機 現有K40礦用風機、k40軸流風機、k40主扇風機中有很多性能優良,但由于用戶要求的多樣性,已有產品中往往選不到合適的風機和?;O計對象。重新設計新產品則需要氣動計算、模型試驗、工藝設計,模具制造等一系列復雜過程,成本高、周期長。這時可采用K40礦用軸流風機變型設計,即僅改變原有K40礦用軸流風機個別幾何參數來滿足設計要求。變型設計有試驗數據和實際產品為依據,設計計算可靠,不必進行模型試驗;還可利用現有圖紙、模具工裝,降低了成本,縮短了設計制造周期。 K40礦用風機、k40軸流風機、k40主扇風機變型設計原理 當選型設計和?;O計都不能滿足設計要求時,選用比轉速相差不多,性能較好的K40礦用軸流風機進行變型設計。在變型量控制在一定范圍內時,可以認為變型設計點的效率近似不變。變型設計方法主要有:①變?nèi)~輪寬度;②變?nèi)~片數;③變?nèi)~輪外徑及出口安裝角或葉片型線;④變?nèi)~片進口安裝角。 一、K40礦用風機、k40軸流風機、k40主扇風機變?nèi)~輪寬度 變?nèi)~輪寬度的變型設計方法,適用于K40礦用軸流風機滿足用戶提出的壓力要求,而不滿足流量要求。按設計要求的技術能數,計算出比轉速后,選擇與計算比轉速接近,效率較高的風機,從其無因次性能曲線上找出變型工況點得到流量系數,按設計全壓要求求得所需風機葉輪直徑。依此為依據得到變型設計的K40礦用軸流風機風機。 作兩點假設:①不考慮由于寬度變形而引起的軸向渦流變化;②不考慮由于寬度變化引起的附面層變化。 在此基礎上,按下面兩種情況進行變寬度計算:①滿足進口速度三角形相似;②滿足出口速度三角形相似。 K40礦用風機、k40軸流風機、k40主扇風機寬度改變以后,全壓可能會有所變化,因此要計算全壓是否在設計壓力允許波動范圍。 型號 機號 風量(m3/s) 全壓(Pa) 電機型號 功率(KW) K40-4 8 4.4-9.5 108-497 Y132S-4 5.5 9 6.2-13.5 136-629 Y160M-4 11 10 8.5-18.6 168-776 Y160L-4 15 11 11.3-24.7 203-939 Y200L-4 30 12 14.7-32.1 242-1118 Y225S-4 37 13 18.7-40.8 284-1312 Y250M-4 55 14 23.4-50.9 329-1512 Y280M-4 90 15 28.7-62.6 387-1746 Y315S-4 110 K40礦用風機、k40軸流風機、k40主扇風機、k40礦井風機、k40礦山風機 Zzzzzzzzzz K40主扇風機 在我們運轉K40主扇風機時都會產生一種現象——風機本身有振動。那么這些振動是哪里來的?又為什么會振動呢? 1、K40主扇風機的葉輪、皮帶輪、聯軸器或電機失衡(最常見原因) 2、在皮帶輪未通信或是皮帶長度不統一,皮帶磨損,存在硬點,皮帶輪未對齊,或可調節距皮帶輪的溝槽間不等使V形皮帶傳出誘發振動。 3、軸不直,鍵槽產生局部弱點(中旋轉子),軸運動不圓或軸系尺寸不足的原因使得軸誘發振動。 4、軸承有裂紋而且不對稱,軸承有污物,軸承變形(被壓緊),軸承無法自由進行自動對準,定位螺釘造成變形或是潤滑脂/機油混合了都會造成軸承誘發振動 K40-8-25風機性能曲線K40主扇風機流量,K40礦用主扇風機,K40礦用輔扇風機,K40礦用引風機,K45礦用風機,DK40礦用對旋風機 K40-8-NO.18風機37KW礦用風機 K40-8-NO.19風機55KW礦用風機 K40-8-NO.20風機75KW礦用風機 K40-8-NO.21風機90KW礦用風機 K40-8-NO.22風機110KW礦用風機 K40-8-NO.23風機132KW礦用風機 K40-8-NO.24風機160KW礦用風機 K40-8-NO.25風機200KW礦用風機 K40-8-25風機性能曲線K40風機流量 K40-8-NO.26風機250KW礦用風機 我公司生產的通風機在設備上均標有產品型號、功率、風量、風壓、轉速、旋轉方向、出廠日期等。每臺產品均具備唯一的產品編號,隨機配帶說明書合格證等產品手續,以方便礦山的使用。在現場組裝完畢后確認無誤后空車運行3小時,K40-8-25主扇風機性能曲線K40主扇風機流量運行無誤后的風機正式運行后應定期檢修檢查各個零部件的情況,確保風機正常運轉,我廠配備有售后服務工程師常年對客戶進行指導解決問題,以方便用戶對我廠產品的使用。 訂貨須知: 定貨時請詳細注明風機的型號名稱、機號、電壓、功率、及是否帶擴散器和電控柜等; 如有特殊要求、請另行注明或提供圖紙。歡迎來電垂詢! Zzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzz
