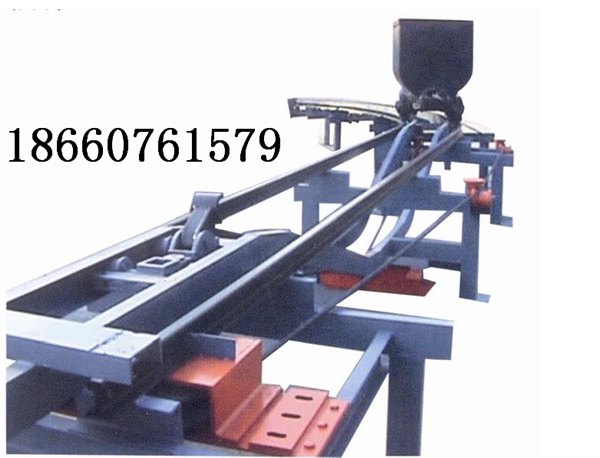

TSY-I繩式液壓推車機  1.產品概述：推車機是用來將礦車推入或推出罐籠的操車設備      適用于礦山井口或井底車場。

目前我國部分小型煤礦只具有簡單的推車設備，罐籠內礦車的更換主要靠人工完成，不但消耗體力大、所需時間長，而且安全系數極低，極易造成人員傷亡事故，故急需采用安全性能好的推車設備。

2、TSY-I繩式液壓推車機優勢

2.1電動推車機的現狀與缺陷

電動推車機的傳動裝置比較復雜，是通過減速器、液力偶合器、制動抱閘機構、萬向節、長傳動軸將功率傳遞給驅動鏈輪，不僅功率損耗大，而且電機與驅動輪、推爪鏈之間都為硬連接，一旦頂牛、別卡，將造成推車機滑道開焊，推車機鏈斷、電機燒壞。所以，推車機成了維修工人的“重點保護對象”，雖然維修人員不少，但推車機的正常運轉還經常受到影響。

2.2  TSY-I繩式液壓推車機的優勢

經過多次考察論證，我們推出此款性能優異的繩式推車機，繩式推車機有以下諸多優勢：（1）低速大扭矩液壓馬達直接驅動推車機驅動繩輪，取代了電動推車機的一整套傳動裝置。結構簡單，不僅成本降低，更主要的是故障點少，故障率低，維護方便。

（2）液壓系統的調速、調壓功能使推車機的推力、速度皆可調整為最理想狀態，不僅操作者得心應手，而且保護了設備，延長了設備壽命。

（3）液壓系統的液壓溢流保護功能充分保護了推車機的機械結構，即使發生頂牛、別卡，液壓溢流閥會使系統壓力保持恒定，使機械結構不受損害。(4)以一臺液壓站作為整套設備的動力源，把以往氣動、電動或電動、電液推桿相混雜使用變?yōu)閱我坏囊簤候?qū)動。

（5）液壓站采用雙電機雙泵的雙液壓源系統，其中一臺泵工作，另一臺泵備用，系統使用安全可靠。

（6）以一臺電機驅動整套設備，并且當設備不動作時，此電機處于空負荷運轉狀態，節4省了電力，降低了生產運營費用，延長了設備壽命。

（7）TSY-I繩式液壓推車機使用

低速大扭矩液壓

馬達驅動，不需要減速機構，安裝布置方便，減少了投資。傳動系統轉動慣性小，可滿載起動，而且換向時不需要停機。

（8）根據現場實際情況通過調節系統壓力、流量對設備的載荷、速度進行控制。

（9）液壓系統設有加熱裝置，當油溫過低時，加熱器工作，保證介質溫度。（10）液壓系統設有過載保護，當溢流裝置出現問題不溢流或電機“飛車”時，過載保護起作用，將直接控制電機工作，保證整個液壓系統的安全穩定。3、產品型號

本產品型號為TY-I型，其符號意義如下：

T        S            Y    -    I

類別  繩式  液壓  推車機

使用本產品對環境無污染和不良影響。

4、TSY-I繩式液壓推車機結構及工作原理

TY-I繩式推車機集中液壓系統主要設備包括：液壓站、操作臺（電控箱）、推車機主傳動、支架、張緊裝置、繩輪、滑道及推車器等組成。

TY-I繩式推車機采用YKC型液壓站，液壓站設有電磁溢流閥，當電磁換向閥不工作時，電磁溢流閥卸荷，液壓泵空載運轉；當電磁閥工作時，電磁溢流閥動作，保證系統穩定壓力。液壓站與設備工作機構（馬達）采用高壓膠管或高壓鋼管連接，通過馬達的驅動從而帶動繩輪的轉動來帶動主動小車的往復工作。

5、TSY-I繩式液壓推車機安裝與調試

（1）將液壓站與工作馬達正確聯接，待檢查無誤后，方可啟動液壓站試壓。（2）初次啟動液壓站時，應按以下要求進行：注意電機轉向，電機要按順時針轉向（從電機后部看），不得接反；a)將溢流閥調節手柄旋至最松，然后開啟電機，慢調系統壓力至8Mpa

b)調節節流閥來設定馬達的正、反速度；c)馬達須通過多次正反向運轉，以便排凈管路中的空氣，保證系統可靠運行；d)然后根據要求調節溢流閥壓力至系統額定壓力值，并鎖緊電磁溢流閥調節手柄。e)單向節流閥和手動變量泵應配合調整，在滿足工作的同時應使手動變量泵的流量盡量小，單向節流閥通流流量盡量大，可有效降低電機電流，減小噪音。（3）檢查馬達動作是否正常，進、出油管位置是否合適，然后用高壓管夾固定管路。（4）檢查油面是否正常，在啟動之后，由于油進入了管道及馬達，油面會下降，因此，必須補充液壓油至標定液位

6、適用范圍和工作條件

6.1溫度：0℃—+50℃

6.2平均相對濕度：不大于95%（+25℃）

6.3無火災爆炸危險和腐蝕性介質

6.4．工作介質：抗磨液壓油HM46

TSY-I繩式液壓推車機是國內新型的高效率的煤礦設備，性價比高，是廣大新老客戶青睞已久的產品，采購電話：0537-2350312，18660761579，山東中煤工礦集團。
