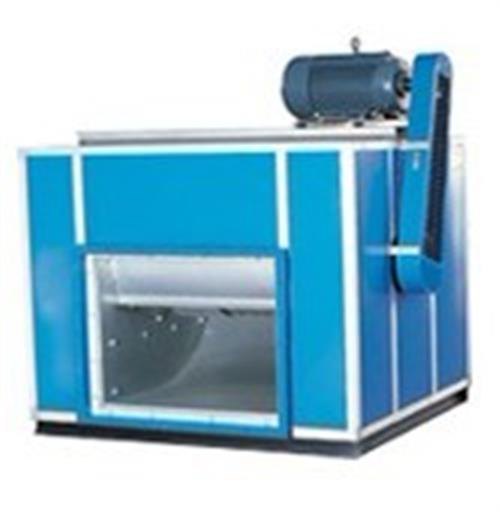

HTFC系列低噪聲風機箱外形尺寸

備注：H、L為風口編號1、4、5、6、7、8、9、10、11、12外形尺寸；H′、L′、A′為風口編號2、3的外形尺寸。

八、HTFC系列低噪聲風機箱風口位置編號

注：電機在箱體頂上的，如機座號≥200時電機放在底下

九、XGFC(HTFC)消防（兩用）低噪聲風機使用、維護、保養

1、風機安裝使用前的檢查

A.了解風機的規格、形式、進出口位置及相應的按照尺寸、配用電機的電力要求。

B.安裝前應認真檢查風葉及機殼有否因運輸而損壞變形，檢查螺栓是否堅固，否則應待修復后方可安裝使用。

C.排煙口與排煙風機應設聯鎖設置，當任何一個排煙口開啟時，排煙風機即能自動啟動。

D.風機啟動前，首先要檢查風機管道內有無妨礙轉動的物品，檢查電氣線路是否完好。

E.安裝后，定期檢查風機各部件，檢查軸承潤滑是否充足，以保證風機能隨時啟動，正常運作。

F.葉輪旋轉方向必須與銘牌的箭頭標記一致。

解讀低噪音風機箱的基本簡介及性能特點

眾所周知，低噪音風機箱是一種新型風動力源，與常用通風設備相比，具有風量大、噪聲低、體積小、省電、現場拆裝方便等特點。因采用了DF系列低噪聲風機，特別適用于一般工廠、民用建筑、教育科研及辦公大樓的通風換氣以及空調系統的串聯加壓等。DBF型風機箱可按模塊結構形式任意組合，并可按用戶要求配套成消音風機箱或作DBF型低噪聲風機箱使用，還能排放280度以上的高溫煙氣。
