DJ4/1140(660)J機載式甲烷斷電儀（以下簡稱斷電儀）是一種適用于煤礦井下各作業場所的采煤機、掘進機等設備，為各種傳感器提供直流本安電源，并提供甲烷超限報警、斷電功能的固定式儀器。斷電儀主機具有數字顯示、紅外線遙控調校功能，能檢測甲烷傳感器信號和提供斷電（指令）輸出。斷電點、報警點的設定和斷電控制方式的設定均通過遙控器進行。此儀器有備用電池，當交流供電電源停電時，備用電池自動切換工作。

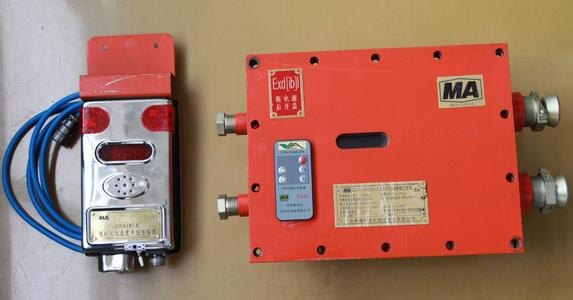

DJ4/1140(660)J機載式甲烷斷電儀由DJ4/1140(660)J-Z機載式甲烷斷電儀主機、GJC4（B）煤礦用低濃度甲烷傳感器、KXB-A礦用本安型聲光報警器和FYF5遙控發射器組成。

儀器的制造和使用符合本公司制定的《DJ4/1140(660)J機載式甲烷斷電儀企業標準》和《DJ4/1140(660)J-Z機載式甲烷斷電儀主機企業標準》。

主要技術參數

防爆型式：礦用隔爆兼本質安全型

防爆標志：Exd[ib]I

本案參數：

      Uo：12.1V DC，Io：315mA，Co：0.2μF，Lo：0.5mH。

傳輸距離：主機與傳感器的傳輸距離為20m(用單芯截面積為1.5mm2的傳輸電纜)。

輸入信號制式：1路模擬量信號：頻率型，200Hz~1000Hz。

輸出斷電接點容量：36V/5A、660V/0.3A

顯示方式：四位LED

      報警點：可調，儀器出廠時設定在1.00％CH4

      斷電點：可調，儀器出廠時設定在1.50％CH4

      復電點：可調，儀器出廠時設定在1.00％CH4

      斷電信號輸出：1路（非本質安全型）常開/常閉觸點，其中：

  觸點容量：660V/0.3A AC

斷電儀主機電源：

輸入電源：AC 1140V、660V允許電網波動范圍：標稱值的（75%～110%），整機功率≤40W。

備用電池：充放電由片機控制，當交流供電電源停電時，備用電池自動切換工作。工作時間不小于2小時且儀器性能符合企業標準有關要求。當交流供電電源恢復時，備用電池自動轉為充電狀態，當充滿電時自動轉為浮充狀態。
