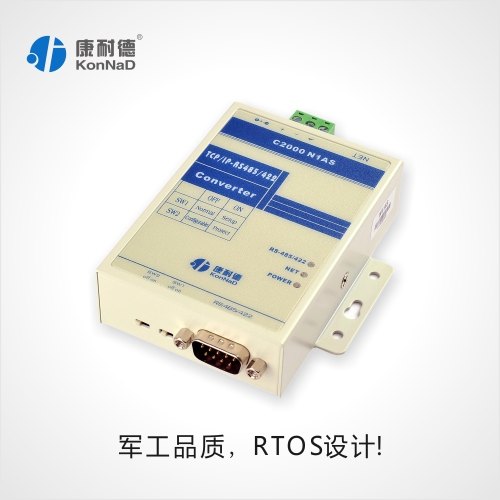

RS-422轉RJ45，串口轉網口概述

豐富的指示燈：

POWER：電源指示燈。

NET：網絡連接燈，當轉換器與網絡連接上后燈亮。

RS-485/422：串口通訊指示燈，當轉換器收到串口數據或向串口發送數據時燈亮。

RS-422轉RJ45，串口轉網口接口介紹：

NET：RJ45網絡接口，使用時該接口通過網絡線將轉換器接入TCP/IP網絡。

DC1：電源接口，輸入電壓為直流9~24VDC（推薦12VDC）。

DC2：電源接口，輸入電壓為直流9~24VDC（推薦12VDC）。

（DC1、DC2可根據需要任選其中一個使用，但不能同時使用）

RS-422轉RJ45，串口轉網口功能簡述：

C2000  N1AS是具備有高性價比且穩定可靠的串口設備聯網服務器。它提供RS485/422到  TCP/IP網絡和TCP/IP網絡到RS485/422的數據透明傳輸，它可以使具有RS485/422串口的設備立即具備聯入TCP/IP網絡的功能。

C2000  N1AS向上提供10M以太網接口，向下提供1個標準RS485/422串行口，通訊參數可通過多種方式設置。C2000  N1AS可廣泛應用于PLC控制與管理、門禁醫療、樓宇控制、工業自動化、測量儀表及環境動力監控系統、信息家電、LED信息顯示設備和CNC管理等。

特點：

→具有TCP  Server、TCP  Client、UDP、虛擬串口、點對點連接等五種操作模式；

→用戶基于網絡軟件，不需要做任何修改就可以與C2000  N1AS通訊；

→通過安裝我們免費提供的虛擬串口軟件，用戶基于串口的軟件不需要做任何修改就可以與C2000  N1AS通訊；

→對于需要開發軟件的用戶，我們免費提供通訊動態庫、設置動態庫或OCX控件；

→通過瀏覽器、設置軟件或設置動態庫進行參數修改設置；

→低功耗設計，無需散熱裝置；

→雙看門狗設計，穩定性高；

→電源具有良好的過流過壓、防反接保護功能。

RS-422轉RJ45，串口轉網口技術參數

系統

CPU

8-bit  MCU

RAM

32KB

Flash

32KB

LAN

以太網

10Mbps

保護

內置1.5KV電磁隔離保護

串口接口

串口

RS-485/422（自適應）

串口數量

1個

信號

RS485-422：R+，R-，T+（485+），T-（485-），GND

串口通訊參數

校驗

None，Even，Odd，Mark，Space

數據位

8

停止位

1、2

流向控制

自動流向控制

速率

1200bps至115200bps

軟件特點

協議

ARP，IP，ICMP，TCP，UDP，DHCP，HTTP

操作模式

TCP  Server，TCP  Client，UDP
