概述

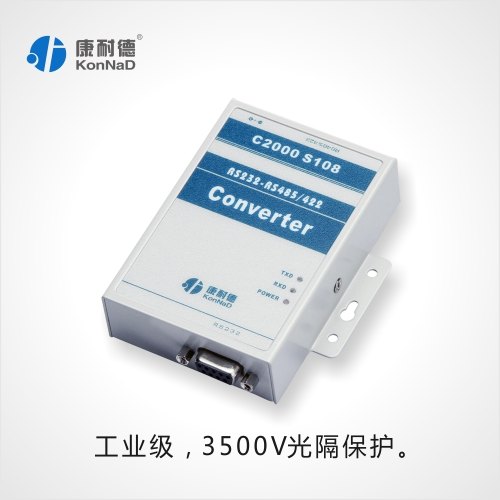

C2000 S108防雷隔離型接口轉換器，兼容RS-232、RS-485、RS-422標準，能將單端的RS-232信號轉換為平衡差分的RS-485或RS-422信號。內置光電隔離器及DC/DC直流變換器，能夠提供3500V的隔離電壓，快速的快速瞬態電壓抑制器（TVS）可以有效的抑制閃電和ESD，提供每線600W的雷擊浪涌保護功率，可以有效的防止雷擊和共地干擾。C2000 Plus ED-108提供自動流向控制，和RS-485、RS-422自動識別功能，使用更加簡單。



特 點
→結構小巧緊湊；
→自動流向控制；
→防雷，每線600W的雷擊浪涌保護功率；
→RS-485/422自動識別功能；
→光電隔離；
→電源隔離，3500V隔離電壓，
→接口兼容EIA/TIA的RS-232C、RS-485、RS-422標準



技術參數

基本信息


RS-232端
連接器             針式
DB9信號             RXD、TXD、GND

RS-485/422端
連接器             接線端子
信號               T+（485+）、T-（485-）、GND、R+、R-（自動識別）

RS-485數據流量控制 自動

波特率             110 bps~115200bps

突波保護           15KV ESD


防雷               600W每線

傳輸距離           0~1.2公里




環境
操作溫度、濕度     -25~85℃，5~95%RH，不凝露
儲存溫度、濕度     -60℃~125℃，5~95%RH，不凝露




機械構造
尺寸               90×65×25.5mm



保修               五年
重量               0.65KG
