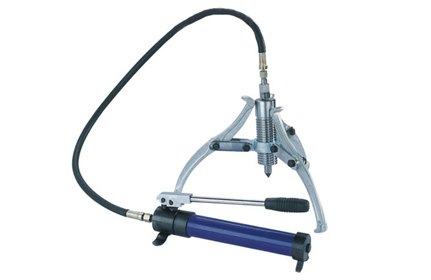

DYF-5分體式液壓拉馬

DYF-5分體式液壓拉馬，DYF-5分體式液壓拉馬廠家直銷

一、液壓拉馬工作原理

液壓拉馬是以液壓起動桿直接前進移動，故推動桿本身不作轉動.鉤爪座又可隨螺紋直接作前進后退之調距，操作時只要把手前后小幅度擺動，油壓起動桿前移，鉤爪相對應后退，把被拉物體拉出.

二、DYF-5分體式液壓拉馬  應用范圍

液壓拉馬是一種替代傳統拉馬的理想化新工具.操作方便，使用省力，不受場地限制，本拉馬結構緊湊，使用靈活，重量輕，體積小，攜帶方便，適用于工廠、修理場所.

  三、液壓拉馬使用方法與注意事項

1、使用時先把手柄的開槽端套入回油閥桿，并將回油閥桿按順時針方向旋緊.

2、把鉤爪座調整到爪鉤抓住所拉物體.

3、手柄插入掀手孔內來回掀動活塞起動桿向前平穩前進，爪鉤相應后退，把被拉物體拉出.

4、液壓拉馬的活塞起動桿有效距只有50mm，故使用時伸距不得大于50mm，當沒有拉出時停止，松開回油閥門，讓活塞起動桿縮回去，調好后第二次再重復1、2、3步驟拉出為止.

5、欲使活塞起動桿縮回去，只須用手柄開槽端將回油閥桿按逆時針方向微微旋松，活塞起動桿在彈簧作用下漸漸回縮.

6、使用前應根據被拉物體的外徑，拉距及負載力，選擇相應噸位的液壓拉馬，切忌超載使用，避免損壞.

7、本液壓拉馬在-5℃~45℃中使用，采用（GB443-84）N15機械油；在-20℃~-5℃中使用，采用（GB442-64）合成錠子油.

8、為防止超載引起機具損壞，液壓裝置內設有超載自動卸荷閥，當被拉物體超過額定負載時，超荷閥會自動卸荷，而改選用更大噸位的液壓拉馬.

DYF-5分體式液壓拉馬  相關技術參數

型號規格                      DYF-5 DYF-10 DYF-20 DYF-30 DYF-50 DYF-100

安全負重 T                  5              10        20        30        50        100

行程 mm                    100            125      120      150      100      160

三爪調節范圍 mm  50-250    50-300  100-450  200-500 250-600 250-650

泵額定壓力 MPa        63              63          63      63          63        63

因產品生產批次、具體型號不同，以上圖片僅供參考，詳情可聯系我們的銷售人員進行具體核實。
