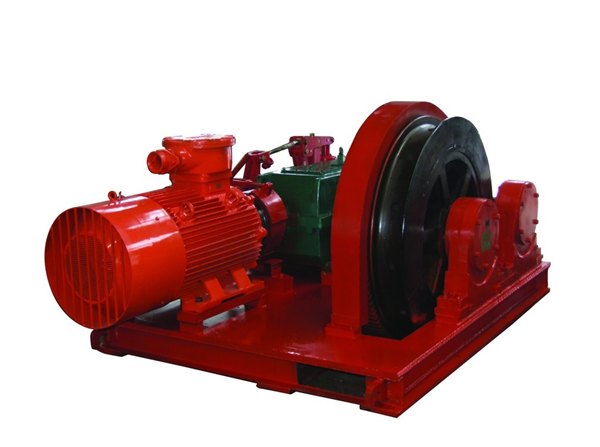

JWB系列無極繩絞車

用途
礦用無極繩調速機械絞車系統是煤礦和金屬礦山井下巷道的以鋼絲繩牽引的普通軌道運輸設備。適用于長距離、大傾角、多變坡、大噸位工況條件下的工作面順槽、采區上（下）山和集中軌道巷材料、設備等系統行駛線路內的不經轉載的直達運輸。是替代傳統小絞車接力、對拉運輸方式，實現重輕型液壓整體支架和礦井各種運輸的一種比較理想的運輸裝備。也可用于金屬礦井下巷道和地面坡度小于30°且起伏變化軌道運輸。絞車嚴禁用于載人和提升；絞車所配的電器產品必須要有在有效期內的安標證；絞車嚴禁在負載、斜坡、及運轉情況下進行換檔。
特點
礦用無極繩調速機械絞車系統吸收借鑒了繩牽引卡軌車的部分優良技術，參考了傳統礦用無極繩調速機械絞車的使用經驗，創造性地研制的一種實用新型輔助運輸裝備，是對井下無極繩輔助運輸系統的完善和進一步提高，具有如下特點：
（1）操作簡單，可靠性高。采用機械傳動方式，結構緊湊，操作方便，大大地提高了工人可操作性和設備可靠性。
（2）適應性強，用途廣。無極繩連續牽引絞車系統既可使用在順槽，又可應用在采區上（下）山，還可布置在集中軌道巷，又能為掘進后配套服務。
（3）系統布置靈活。
礦用無極繩調速機械絞車平行于軌道布置。
系統布置成單軌（兩條軌道）運輸，可采用鋼絲繩同在軌道內。
礦用無極繩調速機械絞車進出繩方便且體積適中，既可利用原有硐室布置，又可靠巷幫布置，充分為客戶著想。
（4）系統配置方便。根據不同的工況條件，采用不同輪組配置方式，可適應起伏變化坡道的不同運輸需求。
（5）牽引車儲繩量大，運行費用低。采用張緊裝置張緊鋼絲繩，鋼絲繩張力隨牽引工況而變化，鋼絲繩壽命長；采用導向輪對鋼絲繩進行導向，避免鋼絲繩咬繩，減少鋼絲繩磨損；牽引車采用儲繩結構，可減少有運距變化巷道鋼絲繩浪費；系統采用可靠的機械結構，故障率低，維護量小。
（6）安全高效，經濟實用。兩套制動系統；區段內直達運輸，無需轉載，減少人力倒車次數，減輕了作業人員的勞動強度；同時大大降低了管理人員的難度和設備使用的事故率。
（7）安裝簡單。采用靈活的固定結構，拆裝方便；尾輪固定簡單，可方便快捷地移動，實現運距變化。

型號

JWB75BJ

JWB90BJ

JWB110BJ

牽引力KN

60/35(100/60)

70/40(120/80)

80/50(150/90)

牽引速度m/s

1.0/1.7(0.6/1.0)

鋼絲繩規格mm

6×19w(6+6+6+1)Ф24
