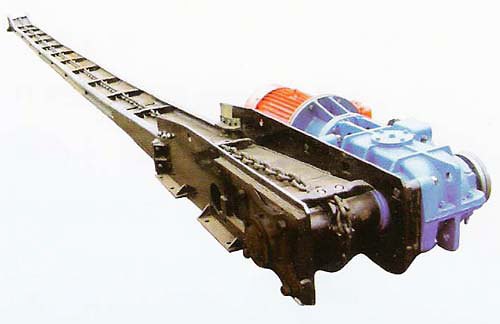

SGB-420/30刮板輸送機產品介紹

SGB-420/30刮板輸送機具有運輸力強、傳動平穩、結構簡單、裝拆方便、易于維護、安全可靠等特點。主要適用于煤礦井下緩傾斜薄煤層及中厚煤層工作面輸送煤炭，安裝檔煤板可用作順槽運輸。

SGB-420/30刮板輸送機型號意義

型號：SGB-420/30刮板輸送機；

S——輸送機；

G——刮板；

B——邊雙鏈型；

420——中部槽外寬寬度420（mm）；

30——電動機功率 30（kw）。

SGB-420/30刮板輸送機特點

1、結構堅實。能經受住煤炭、矸石或其他物料的沖、撞、砸、壓等外力作用。

2、 能適應采煤工作面底板不平、彎曲推移的需要，可以承受垂直或水平方向的彎曲。

3、機身矮，便于安裝。

4、能兼作采煤機運行的軌道。

5、可反向運行，便于處理底鏈?zhǔn)鹿省?

6、能作液夜支架前段的支點。

SGB-420/30刮板輸送機參數

輸送量(t/h) 80

設計長度 100

鏈速(m/s) 0.88

電機

電機型號 JDSB-30

額定功率(Kw) 30

額定電壓(V) 380/660

轉速(r/min) 1470

中部槽

尺寸(長×寬×高)mm 1200×420×150

水平彎曲(°) 3 垂直彎度(°) 3

每節質量(Kg) 75.65

刮板鏈

圓環鏈規格mm φ14×50B

圓環鏈條數 2

刮板鏈中心距mm 315

刮板間距mm 800

圓環鏈破斷負荷KN 190

連接環破斷負荷KN 170

刮板鏈單位質量Kg/m 14.2

型式 邊雙鏈

減速器速比 22.245

緊鏈型式 摩檫式緊鏈

卸載方式 端卸式                                                                                                                                                                                                                    &nbs
