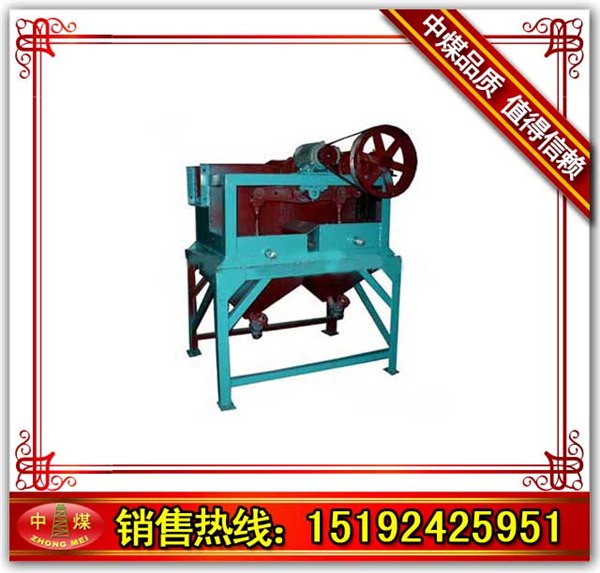

礦用跳汰機
礦用跳汰機技術特點及性能：
1、采用多室共用數控風閥技術。
2、采用錐形滑閥，工作可靠，故障率降低70%，能耗小，可滿足不同媒質的分選需要，提高處理能力20%以上。
3、結構更加合理，便于運輸和安裝，設備載荷減小30%。
4、功率降低70%以上。
跳汰機是固定篩子式,適用于選別金屬礦石,例如含鎢、含金的砂礦，精選錫礦等，既可用于選細粒物料，也可用于選粗的物料，最大給礦粒度為6-8mm，但在選別砂礦的個別情況下，最大粒度為12mm。
跳汰機的工作原理： 跳汰機屬于深槽型中選設備。所有的跳汰機均具有跳汰室。鼓動水流運動的作機構和產品排出機構。跳汰室內篩板由沖孔鋼板、編織鐵篩網或箅條做成，水流通過篩板進入跳汰室應使床層升起不大的高度并略呈松散狀態，密度大的顆粒因局部壓強及沉降速度較大而進入底層，密度小的顆粒則轉移到上層。當水流下降時，密度大的細小顆粒還可通過逐漸緊密的床層間隙進入下層，補充按密度的分層鼓動水流運動的機構在早年采用活塞，活塞室設在跳汰室旁側，下部連通，由偏心連桿機構帶動活塞上下運動。
隔膜跳汰機選礦的方法
跳汰機選礦屬于深槽分選作業，它用水作為選礦介質，利用所選礦物于脈石的比重區別，進行分選，跳汰機多屬于隔膜式，沖程和沖次根據所選礦物的比重，可以靈活調節，廣泛用于鎢，錫，砂金，赤鐵，褐鐵，錳，鈦，銻，鉛，鉭，鈮等金屬的重力選礦。
跳汰機有很多型號。AM30跳汰機屬于大顆粒跳汰機。廣泛用于鎢，錫，砂金，赤鐵，褐鐵，錳，鈦，銻，鉛，鉭，鈮等金屬的重力選礦。可根據用戶要求生產LTP34/2，LTA55/2，LTA1010/2，LTC-69/2，2LTC79/4，2LTC-912/4等型號跳汰機。
6109梯形跳汰機梯形跳汰機，每小時處理量20-30T。
鋸齒波JT1070-2型跳汰機具有省水節能并可提高細粒及礦物的回收等優點，廣泛用于鎢、錫、金、鐵、錳、鈦、錛、鉻、硫和各種合金冶煉渣提取金屬物等。
LTA-1010/2跳汰機主要用于處理鎢、錫、銻等礦石的選礦。
LTP34/2跳汰機廣泛用于鎢、錫、金、鐵、鉛、鋅、錳等重金屬的跳汰選礦。
詳細技術參數:
一、概述
雙斗隔膜跳汰機分為左式機和右式跳汰面兩種型式。 本跳汰機是固定篩子。適用于選別金屬礦石，例如含鎢、含金的砂礦，精選錫礦等，既可用于選細粒物料，也可用于選粗的物料，最大給礦粒度為6-8mm，但在選別砂礦的個別情況下，最大粒度為12mm。
二、結構和使用說明
LTS300×450雙斗隔膜跳汰機結構由：機身、傳動裝置、分水器、隔膜和活栓等主要部分組成，機體有兩個大小的跳機斗，每個隔膜斗用不到底的隔板將其分成跳汰區和隔膜區兩部分。跳汰過程是靠橡膠隔膜作上下往復運動所造成介質(水)的鼓動來進行。電動機通過三角皮帶帶動大皮輪轉動，使偏心軸上的連桿上下運動，與此連桿連接的搖臂也上下運動，搖臂上另有二連桿連接橡膠隔膜、從而使隔膜獲得上下往復運動，進行跳汰。
根據被處理礦石的粒度，可以變更連桿的沖次和選取不同的沖程，以便獲得最好的跳汰的效果。變更沖次的方法是更換小皮帶輪，可有兩種沖次：322次/分鐘；420次/分鐘。選取沖程方法為松開緊定螺釘和螺帽、拉出定位銷、轉動偏心調整套與偏心軸之間的相對位置，可有11種不同的沖程(0-25.3mm).
由于工作篩的上面加了一個篩子，故跳汰機可用于處理粒度不均勻的物料。(注：此篩根據訂貨要求可不供給)入選原礦被送入跳汰室后，由于隔膜的鼓動作用，礦粒在介質中被按比重分層；細而重的礦粒通過人工床顆粒的間隙和篩孔，沉集在跳汰斗的儲礦中、上層粗而輕的礦粒(礦物)被介質流沖向篩子末端的排礦口，由于后跳汰室比前跳汰室的位置低50mm，故輕礦粒經過前室尾板溢出而進入后室，再次受到跳汰。根據需要可調節尾板位置的高低，以控制排礦量的大小。儲放斗中的精礦定期由排礦管排出。
三、主要技術數據
隔膜跳汰機的類型 跳汰機可以按照不同的標準分為不同的類型，如根據隔膜安裝位置可以分為：
旁動式隔膜跳汰機（如：LTP34/2跳汰機）
下動式隔膜跳汰機（如：LTA1010/2跳汰機，JT1070/2跳汰機）
側動式隔膜跳汰機 （如：2LTC-6109/8T跳汰機）
鋸齒波跳汰機規格及詳細參數如下:
鋸齒波跳汰機是重力選礦的關鍵設備之一。由于它處理能力大，選別粒度范圍廣，回收率高，效果好，故廣泛應用于選別砂金、錫、鎢、鉛、鋅、銻、錳、金剛石、鐵礦等有色冶金礦山和采金船上。而此類產品中的JT4-2、JT1.5-2型鋸齒波大顆粒跳汰機，給礦最大粒度可達30MM，采用篩上篩下排礦。應用于重晶石礦、錳礦、鐵礦等礦石的選礦，更具有給礦粒度范圍寬，篩下補給水量顯著減少等優點。
傳統的跳汰機多為圓周偏心驅動，其跳汰脈動曲線多為正弦波形，由于隔膜運動產生的上升、下降水流速度和作用時間基本相同，因此，不利于跳汰床層松散及礦粒按比重分層，從而影響了設備的選別比和回收率。
鋸齒波跳汰機是根據跳汰床層理論分層規律，在傳統跳汰機基礎上進行研制和改進的一種節能重選設備，其跳汰脈動曲線呈鋸齒形，使上升水流快于下降水流：上升時間短、下降時間長；克服了正弦波，脈動曲線跳汰機產生的上升、下降水流和作用時間相同的缺陷，增強了床層的松散度，緩解了吸入作用，使礦物中的重礦粒得到充分沉降，大大提高了設備的選別比能力和回收率。其與正弦波跳汰機對比分別提高：Sn 3.01%、W 5.5%、Pb 1.63%、Zn 2.04%；耗水量減少30%-40%，占地面積減少1/3，且沖程可調整，由于采用電磁調整電機進行拖動使沖次可無級調節。其性能達到國內先進水平，是目前較理想的節能重選設備之
一.跳汰機的安裝與
