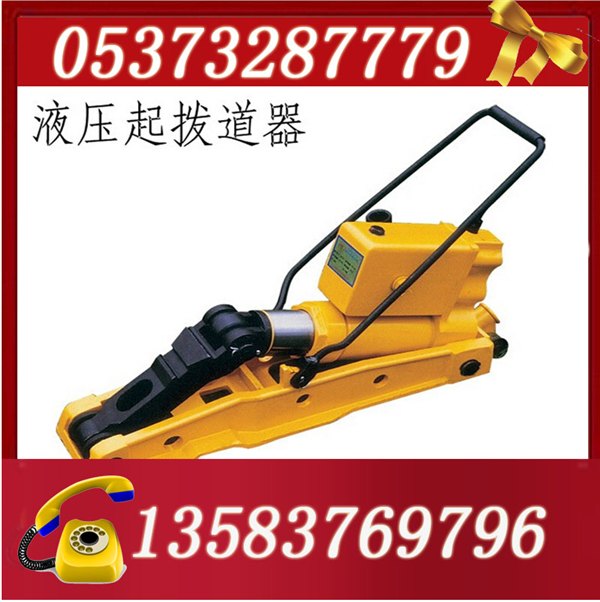

液壓起撥道器由油缸，油缸座，油箱，柱塞泵，支架，底座及搬把等組成。底座，支架及油缸座有銷軸鉸接而成平面四連桿機構。油缸座上設有安全閥和回油閥等機構。搬動操縱桿使柱塞泵里產生的高壓油進入油缸，推動活塞伸出，在活塞推力的作用下，油缸及支架繞底座上的銷軸同時向上旋轉，在起道輪的鉸接處產生垂直向上的推力，同時在支架的頂塊上產生水平方向的推力，從而達到起道和拔道的目的
一、概述:
YQBD型液壓起撥道器，是一種適合鐵路線路養護維修作業的新型起撥道工具，它是實現養路作業  機械化最基本的手動液壓工具之一，該機具有結構緊湊，使用簡便、省力、安全、易損配件均能與我廠制造的其它養路機具通用、檢修方便等優點。  本產品的最大特點是一機兩用，起撥分開，具有增力功能，既能滿足線路起道作業的需要，又能  符合撥道作業的要求，適用于50kg/m及以上鋼軌。  同時YQBD  245A產品具有雙速功能，空載時起道輪能快速接近鋼軌，減  少空程損失，提高起、撥道作業的效率。
二、主要技術參數:
        名稱\參數\型號            YQBD-147    YQBD-196    YQBD-245(YBD-245A)
        活塞桿最大推力KN        147            196                    245
        最大起撥量mm                125            125                    135
        最大撥道量mm                90              90                      90
        溢流閥卸荷油壓MPa        60            70                      64
        機重Kg                                25            25.5                  27
