1  溝蓋板簡介

2  材質

2.1  扁鋼

　　材質為Q235A或不銹鋼，有普通平面型、防滑齒型和截面I型。
　　常用規格有20*5、25*5、25*3、32*5、32*5、40*5、40*3、50*5、65*5、75*6、100*8、100*10等。

2.2  橫桿

2.3  混凝土

　　材質為鋼筋混凝土，強度達到C25/C30/C35。承重能力強，造價低廉，維護簡單。

3  特點

　　溝蓋板特點：
　　1、 外形美觀：線條簡捷，銀色外表，現代潮流。
　　2、 最佳排水：漏水面積達83.3%，是鑄鐵的兩倍多。
　　3、 熱浸鍍鋅：防銹力強，免維護及更換。
　　4、 防盜設計：蓋與框用鉸聯接，防盜，安全，開啟方便。
　　5、 節省投資：大跨，重載時，比鑄鐵價低且節省被盜或壓碎更換的費用。
　　6、 高強度：強度和韌性遠高于鑄鐵，可用于碼頭，機場等大跨度和重載荷的環境。
　　7、 規格多：滿足不同環境、載荷、跨度、尺寸及形狀所需。
　　該產品施工簡單、重量輕、承載好、抗沖擊、寧彎勿折、排水量大、經過熱浸鋅處理后美觀耐用，防腐，具有鑄鐵蓋板不可似的優點。采用鉸鏈聯結或者采用鉤聯接等方式，便于開啟，并具防盜功能。

4  溝蓋板分類

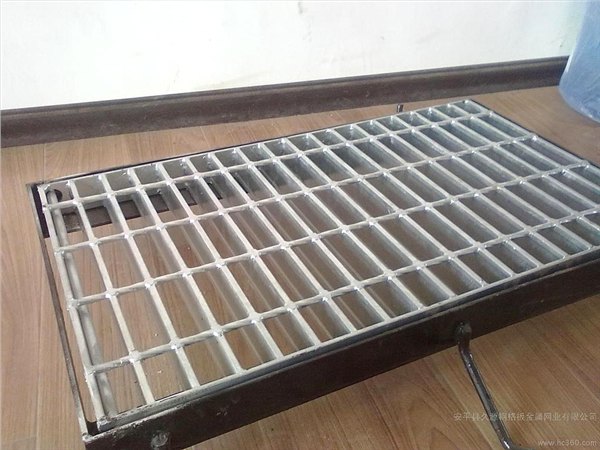

　鋼格板溝蓋通常由固定的框和活動的鋼格板溝蓋組成，根據需要可配上緊固配件和防盜裝置。

4.1  GT型溝蓋板

　　GT型普通側溝、橫斷溝鋼格板溝蓋車行道鋼格板溝蓋根據車行方向分為側溝蓋和橫斷溝蓋。承載扁鋼與車行方向垂直的成為側溝蓋，承載扁鋼與車行方向平行的成為橫斷溝蓋。

4.2  GU型溝蓋

　　GU型溝鋼格板溝蓋對于大多數普通混凝土砌的無沿口溝，采用U型溝蓋非常簡單，節約，不需要特殊的溝沿口。
　　荷載T6-14時，溝沿上建議埋沒角鋼，同時也可采用預制的U型溝砌塊構筑水溝，有效防止污水向大地滲漏。需要過車時，這種U型鋼格板溝蓋僅適用于側溝

4.3  GM型溝蓋板

　　道路園區等市政設施的雨水井、塵沙井、下水井、污水井等給排水井孔、氣孔、人孔的蓋板，均可采用GM型井孔鋼格柵板蓋，GM型井孔鋼格柵板蓋一般可設計成可翻式，通?？煞膯㈤]角度為110度。帶角艄的鋼格板該不僅防盜而且簡化了程序

4.4  鋼筋混凝土溝蓋板

　　道路、市政用，尺寸隨意可調，強度可調。

5  尺寸選用說明

　　1.對于使用于交通道路上的人行道，車行道，停車場鋼格板，碼頭或建筑物地面的溝蓋板，因為荷載及車行方向的不同，其設計和選型應作實際情況的考慮。
　　2.用于道路上的水溝、橫斷溝蓋（車行方向與承載扁鋼方向相平行）時，不僅要考慮輪壓，沖擊，還需防止溝蓋板彈跳移位的危險，必須將溝蓋板與角鋼、支梁固定（可以使用焊接固定或鋼格板安裝夾固定）。
　　荷載選用
　　輕型：25噸/m2 ；小車，行人通行的校園住宅園，公園，地下停車場和廚房等
　　重型：70噸/m2 20噸以下汽車通行的廠區，一般公路，主干道路邊，停車場和街道等
　　超重型、：140噸/m2 ；重型拖車，集裝箱叉車，吊車和飛機等通行的主干公路，特大型停車場，礦山，碼頭和機場等。

6  溝蓋板的安裝

　　1.安裝須知：支撐框的錨固片必須牢固地埋入水泥層內；
　　2.水溝兩邊的支撐面必須平整、堅固；
　　3.扁鋼方向為承重（支撐）方向，按溝（井）寬留間隙定扁鋼長度L
　　4.按溝（井）長排版，取符合加工模數的標準板寬995mm，板間留間隙5mm
　　5.溝（井）長余下不足1米部分靠模數定尺寸；
　　6.根據溝（井）寬及承載要求選定鋼格柵板型號。
　　7.建議選擇標準尺寸進行設計施工。
