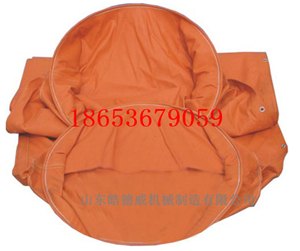

抗沖擊導風筒

抗沖擊導風筒適用范圍及分類

抗沖擊導風筒用于煤礦、隧道、機房、地下室、隧道、市政管道工程、地下電纜維修、機械造船工程、消防救護排煙等惡劣工作環境下的送風及排氣、集除煙塵之用井下局部扇風機進行正壓通風。

抗沖擊導風筒分類： 正壓抗沖擊防爆導風筒（風管），負壓抗沖擊防爆導風筒（風管），抗沖擊風筒，抗沖擊導風筒，防爆導風筒，防爆風筒，防爆崩導風筒，防炮崩風筒，抗炮崩風筒等等。

1.風筒接縫
a: L=3m時，縱向接縫不多于1處
L=5m時縱向接縫不多于4處
L=10m時縱向接縫不多于2處。
b:D=300，400，500mm時，圓周接縫不多于2處
D=600，800，1000時圓圈接縫不多于3處
2.翻邊長度：L1=150mm，L2=200mm
3.端圈彎曲變形量小于或等于原直徑的1.2%，端圈的斷面與導風筒線不垂直度不大于4?.
4.風筒吊環（扣）：
a:兩端吊環距端圈200mm處起，在風筒圓周接縫與風筒內圈壓條交叉點安裝吊掛，吊掛間隔一個內圈掛一個，間距為2倍節
距（300mm）吊環安裝牢固、無漏風。
b: L=3米或5米時，吊環安裝成扭轉量不超過風筒圓周長的24分之1， L=10米時，吊環安裝成扭轉量不超過風筒圓周長的16
分之1。
5.風筒通風性能
a:風筒千米風阻、千米漏風率符合表3
表3
風筒內徑mm  百米風阻N?s2/m8  百米漏風率%
300  ≤1728.0  ≤5.0
400  ≤410.0
500  ≤134.0
600  ≤54.0
800  ≤13.0
注：L=10米，L=20米，L=30米，L=40米，L=50米
b:耐負壓按表4規定、經耐負壓試驗不產生風筒脫節、涂覆布撕裂、和內圈壓條離層、接縫開口等異?，F(xiàn)象。風筒直徑收縮率符合表4規定：
表4
風筒直徑mm  內圈節距mm  耐負壓性Pa  風筒直徑收縮率%
300～500  150  ≥4500  5
600～800  100  ≥4000  3
7風筒涂覆布符合MT383-1995的標準。

褲型風筒用途：用于煤礦、隧道、井下局部扇風機進行正壓通風；
褲型風筒品種：風筒按涂覆布材料分為橡膠涂覆布正壓風筒、塑料涂覆布正壓風筒和橡塑涂覆布正壓風筒。
褲型風筒耐風壓性：風筒經耐風壓試驗后不得產生風筒脫節、涂覆布撕裂、接縫開口等現象。風筒直徑膨脹率不得大于3.0％.
1、耐風壓測定：使風筒內壓達到5000～5100Pa，并保持5min，觀察風筒有無脫節、撕裂、接縫開口等異?，F(xiàn)象；
2、膨脹率測定：在風筒耐風壓測定的同時，用卷尺測量風筒周長，計算風筒直徑膨脹率。

本公司專業生產工礦機械設備，產品質量有保證，價格優，種類多，如有需要請來電咨詢。
